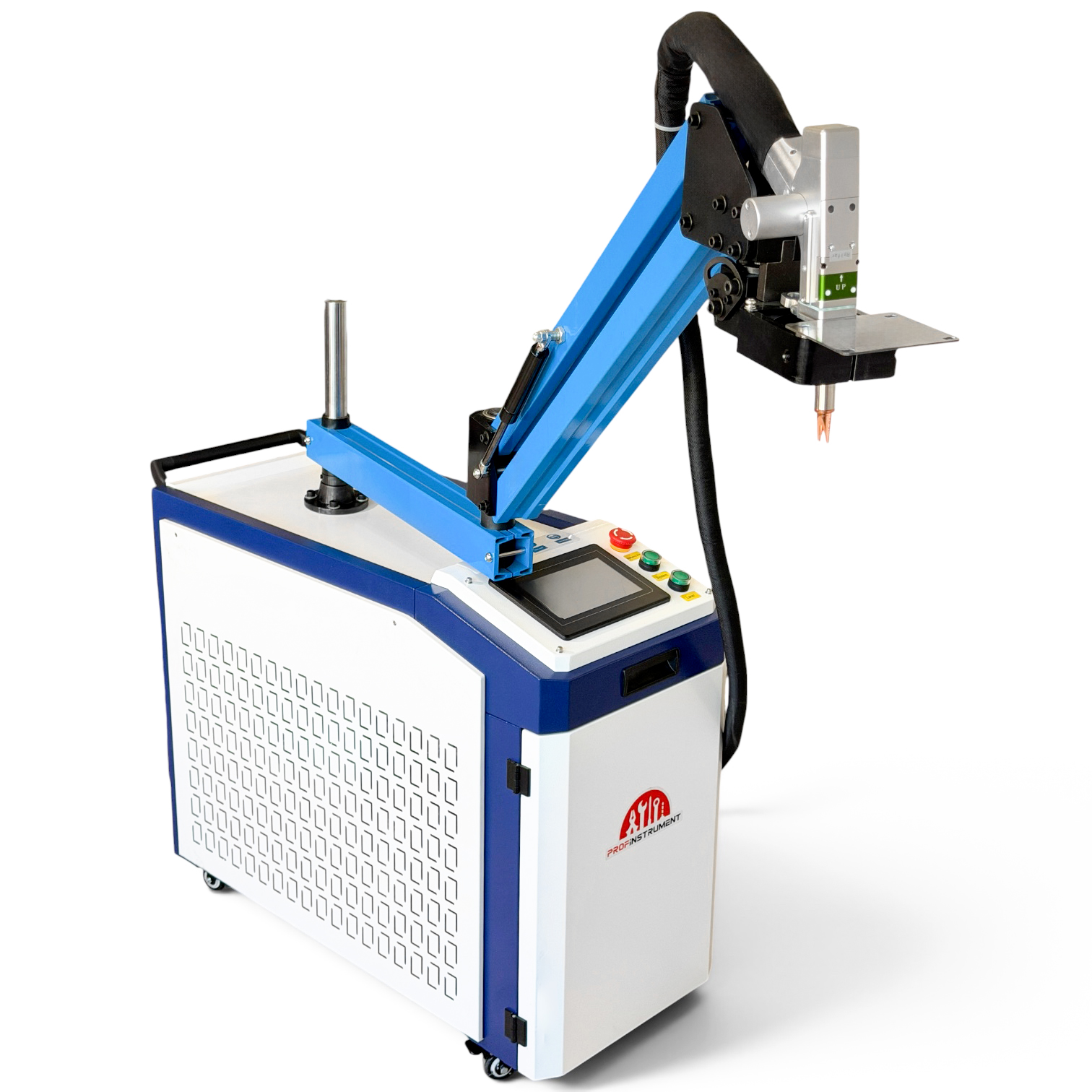

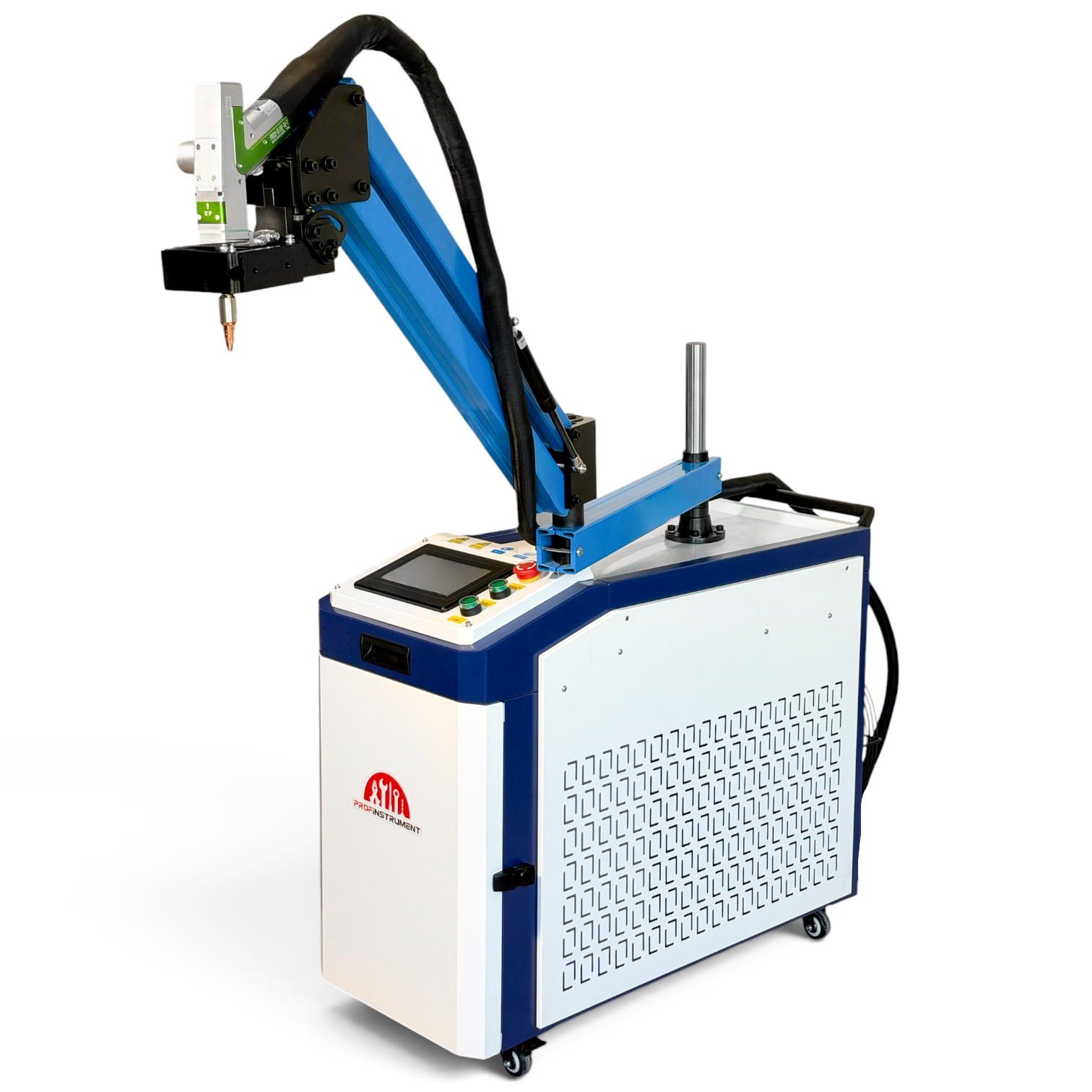

Апарат для лазерного зварювання, різання та очищення металу Profinstrument Raycus RFL-C020H 1500 Вт

Апарат для лазерного зварювання, різання та очищення металу Profinstrument Raycus RFL-C020H (1500 Вт, 220 В)

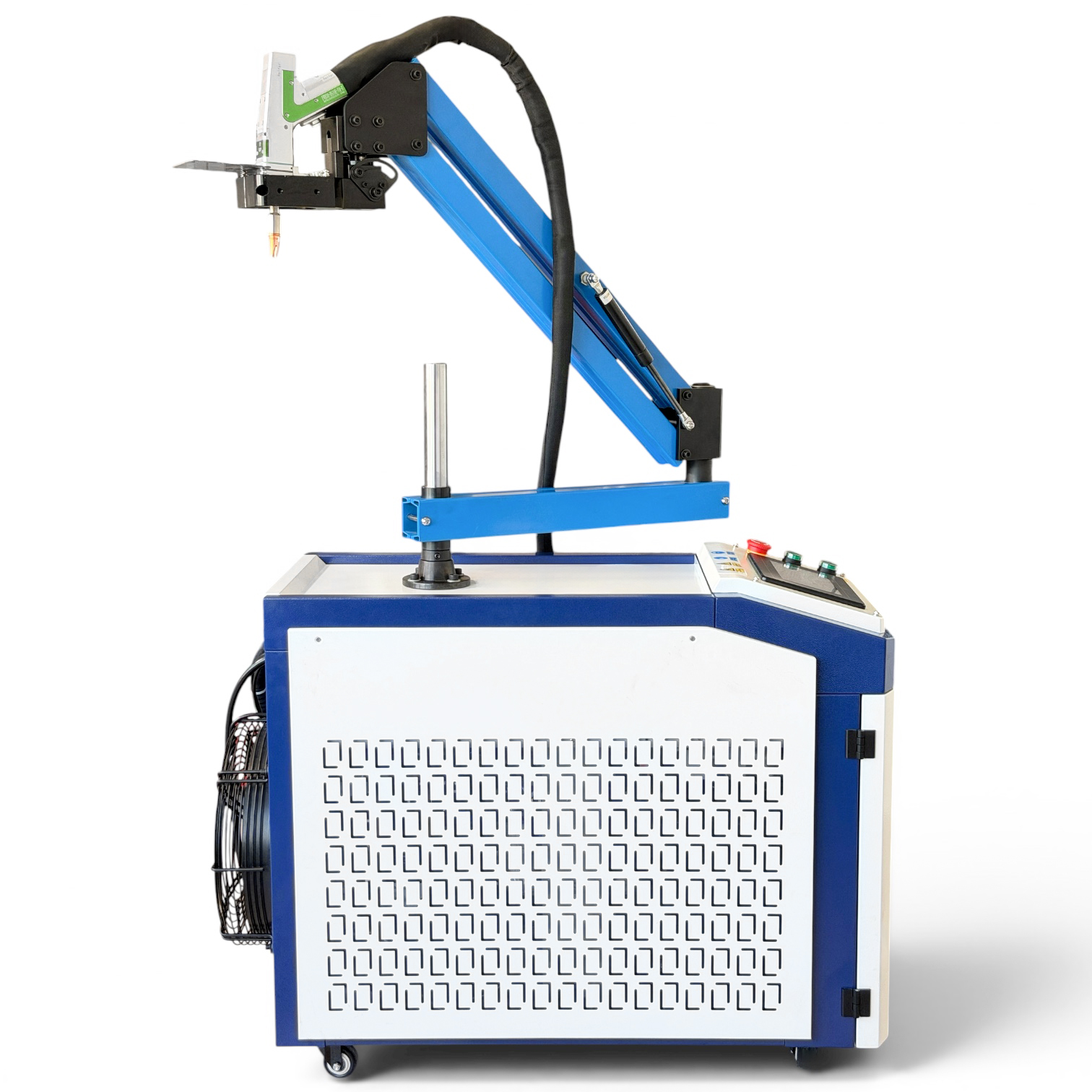

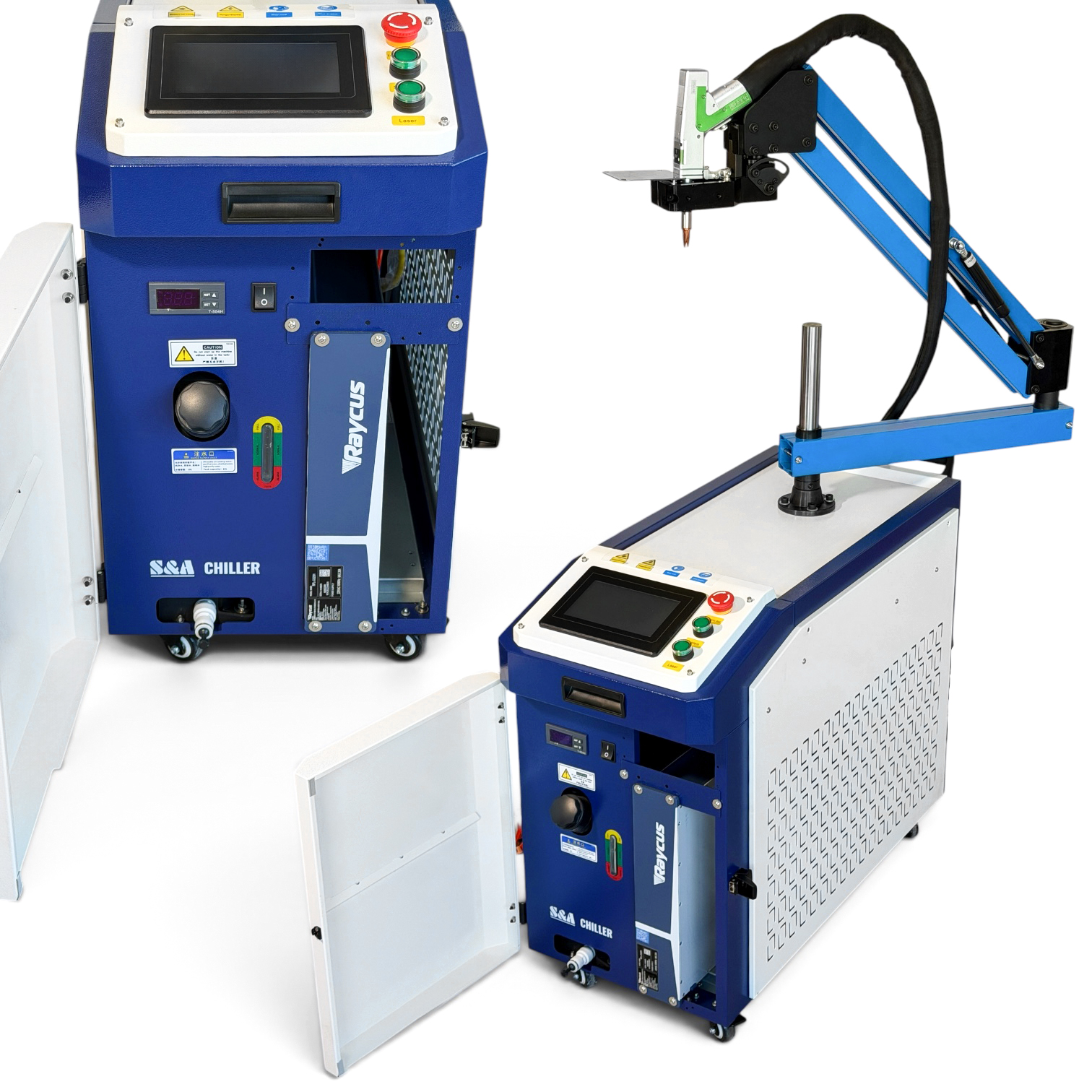

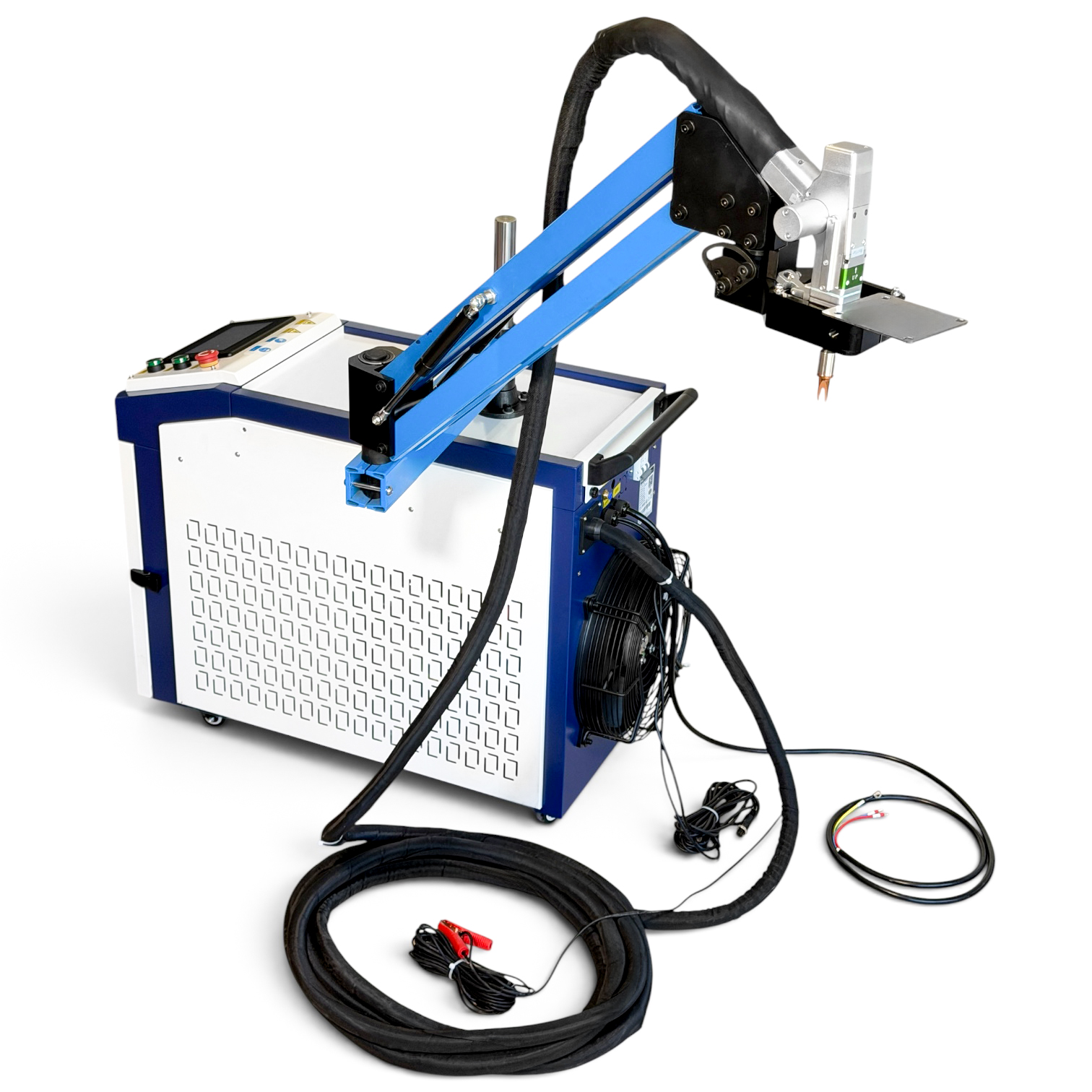

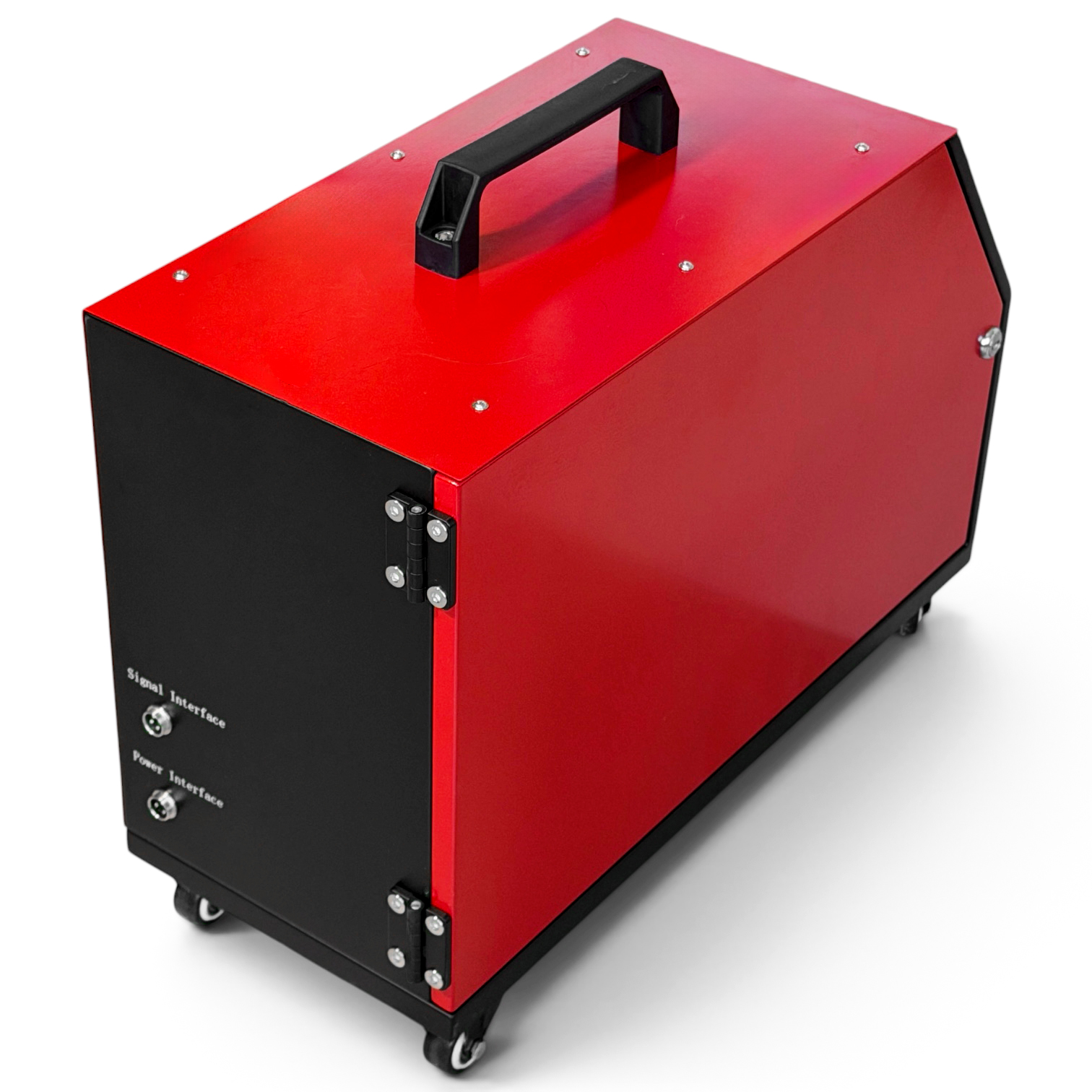

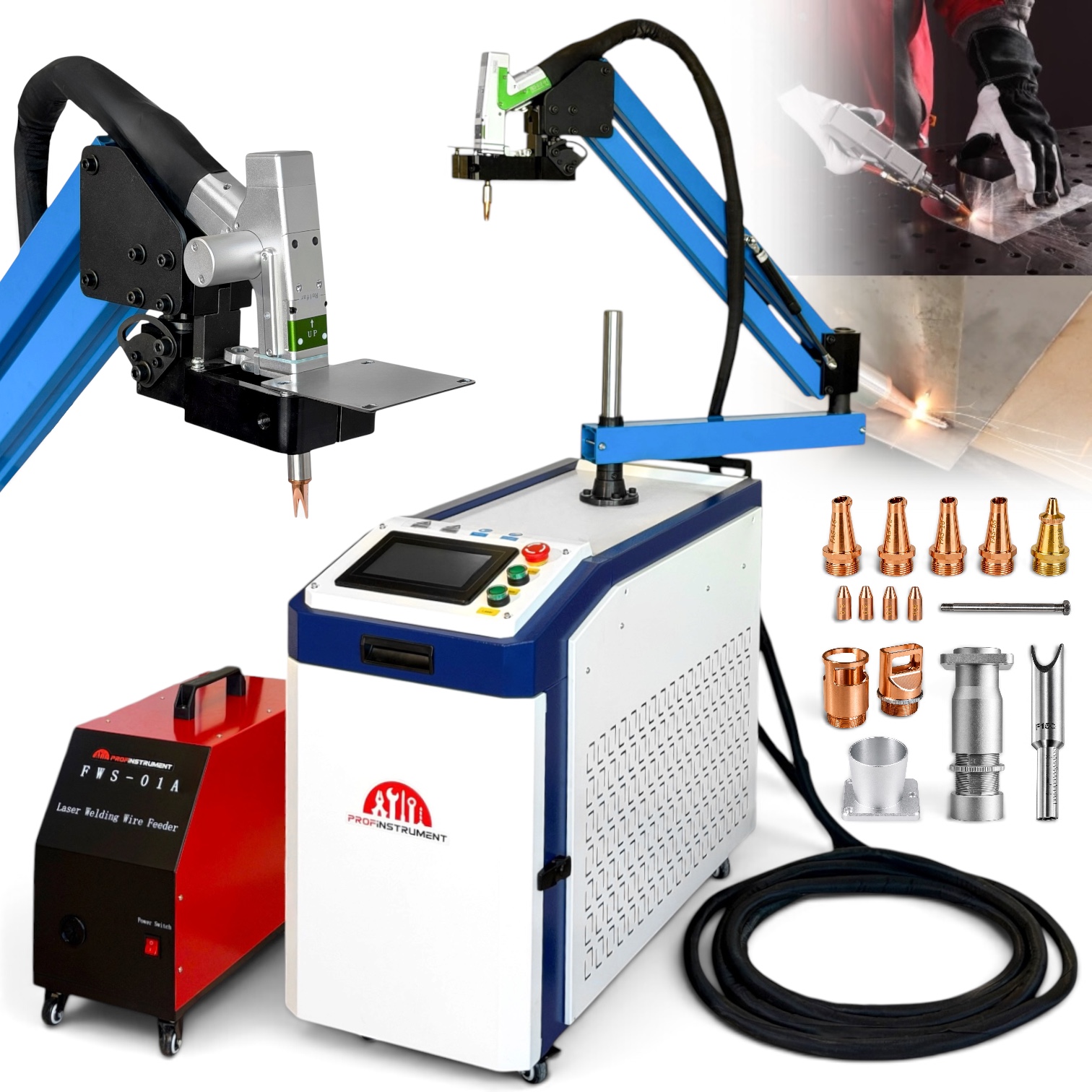

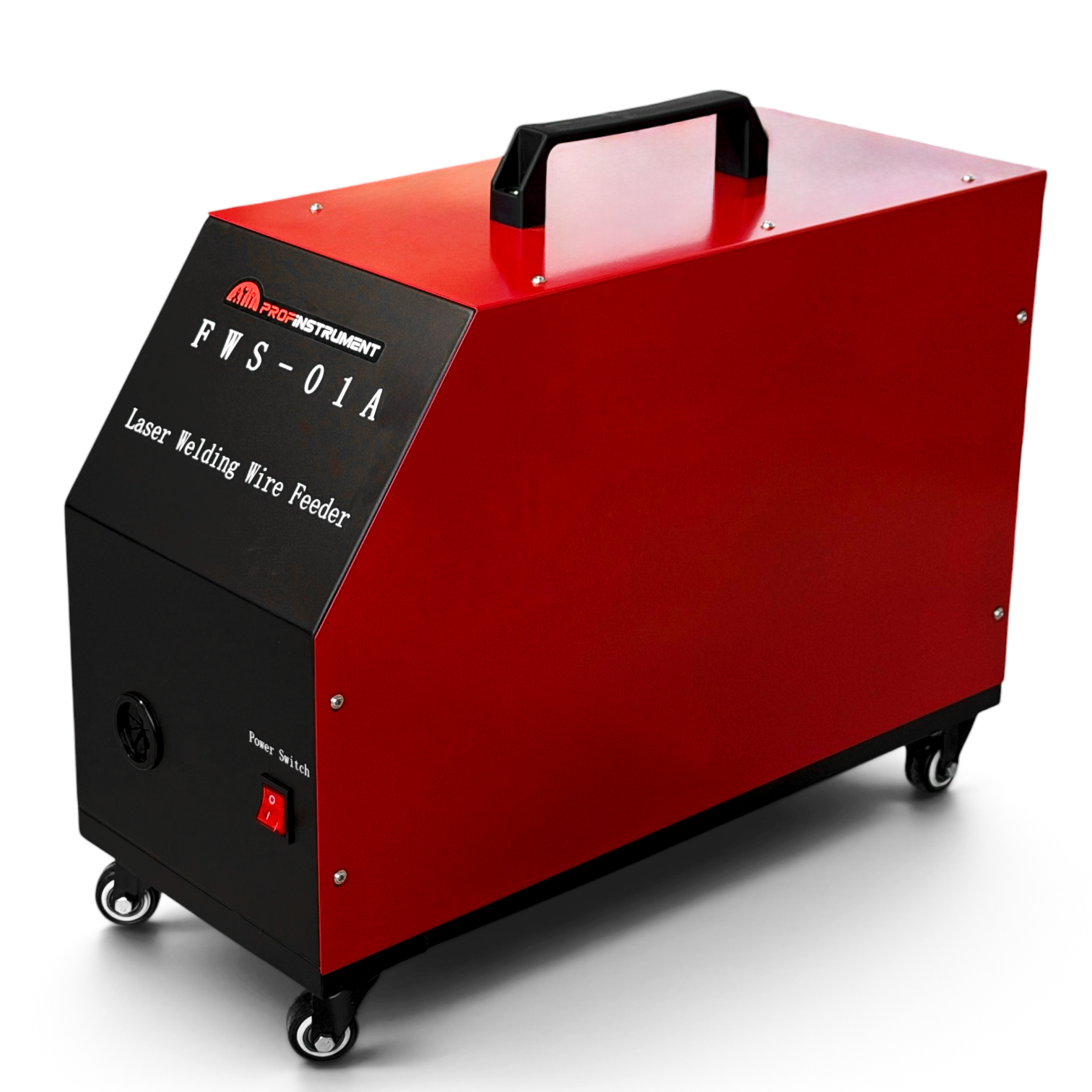

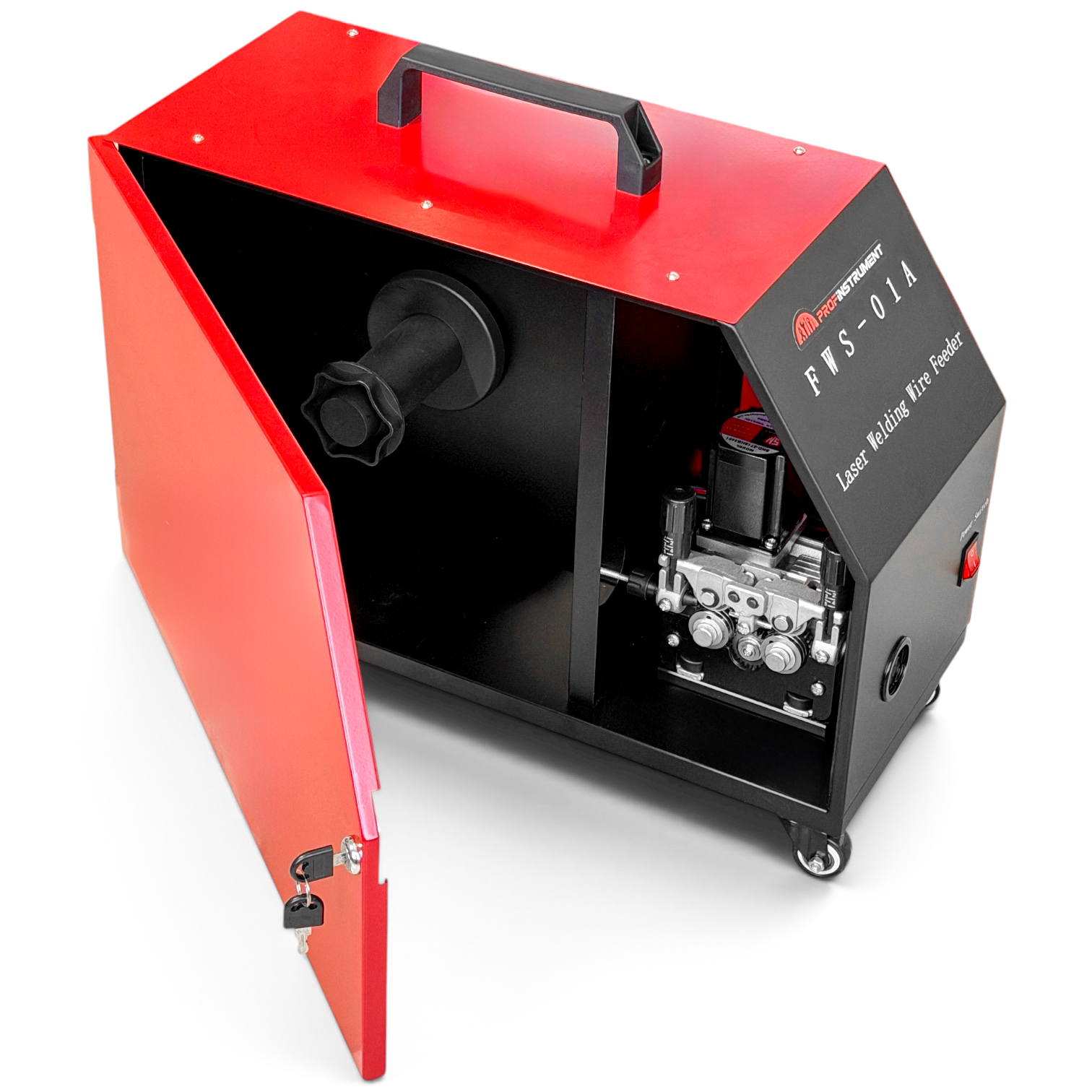

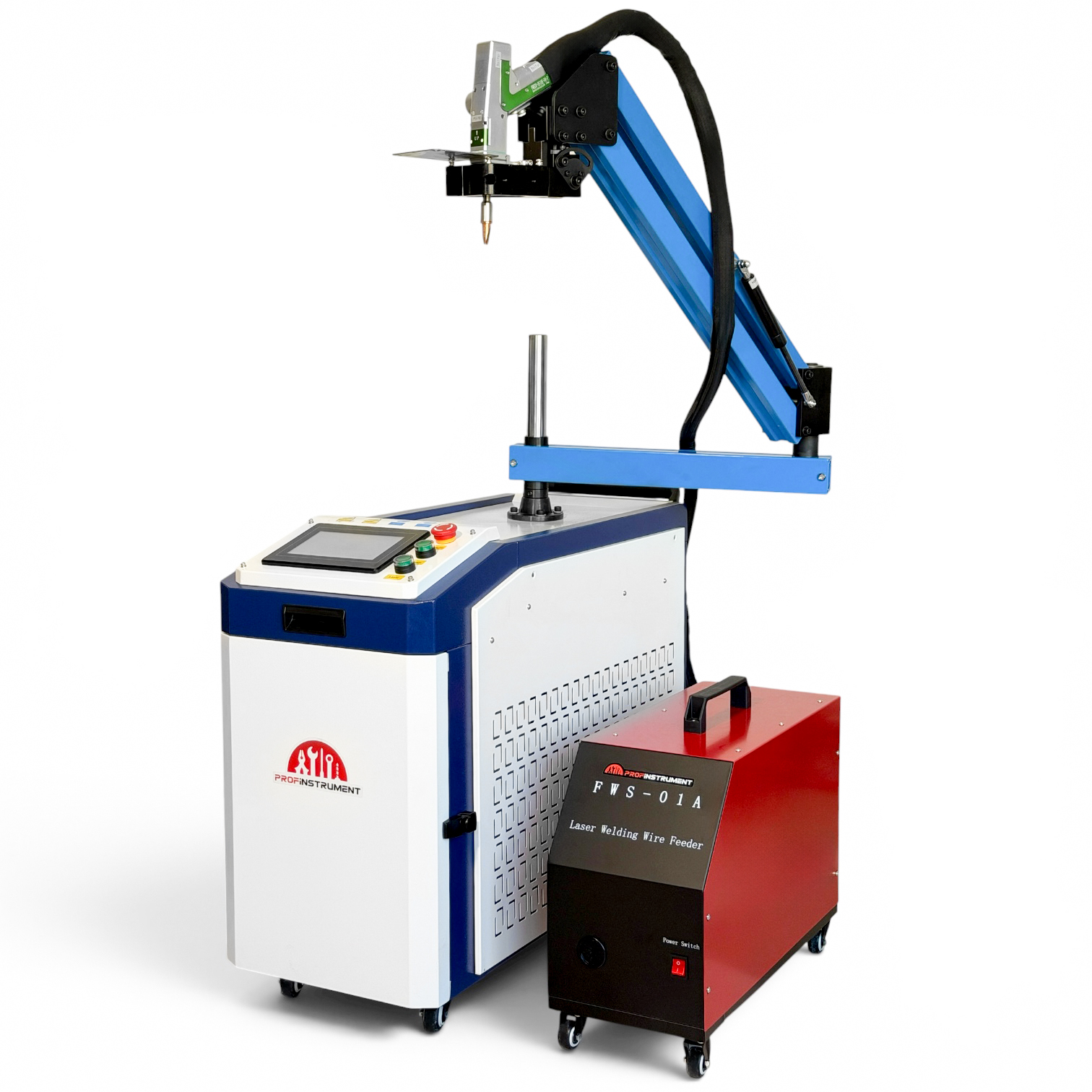

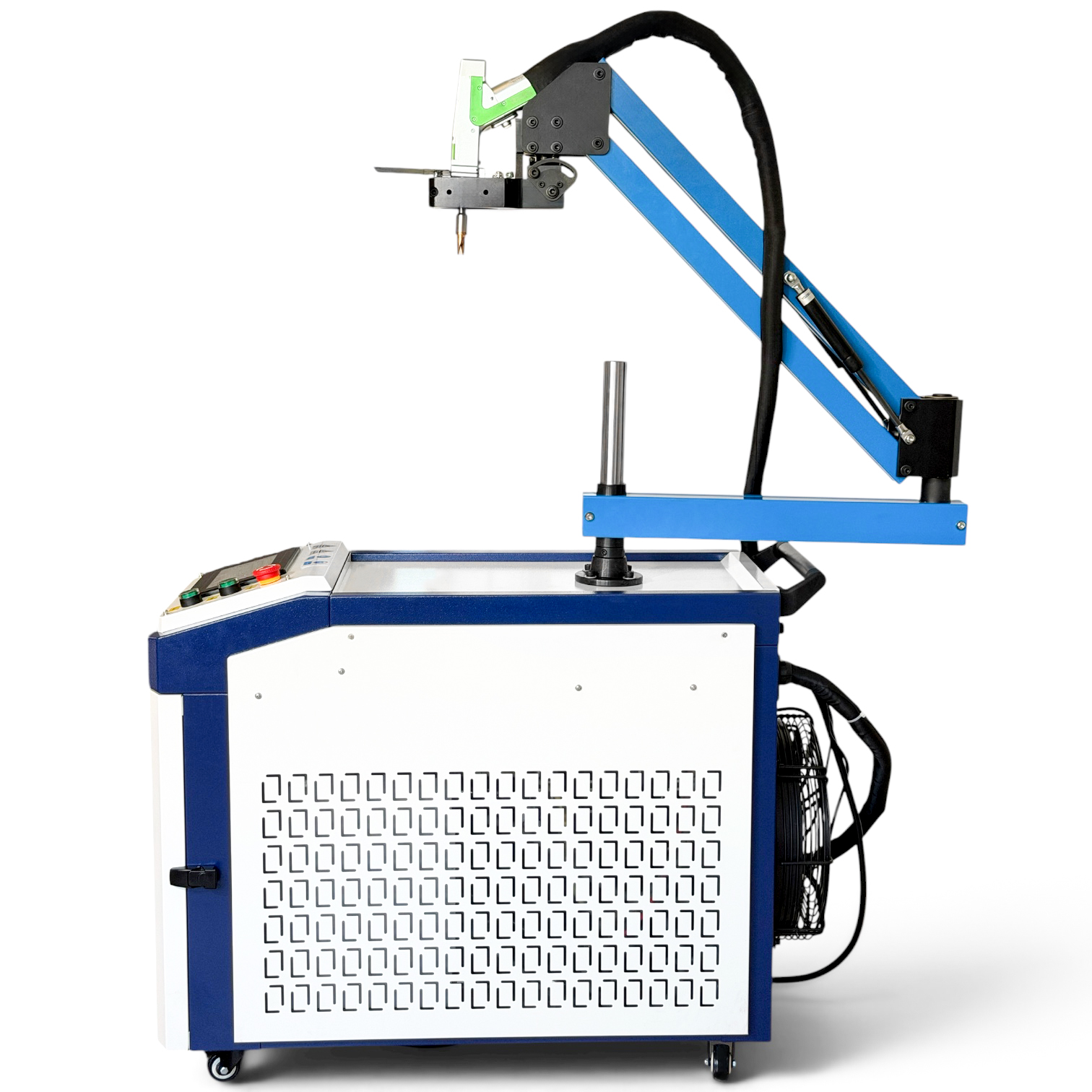

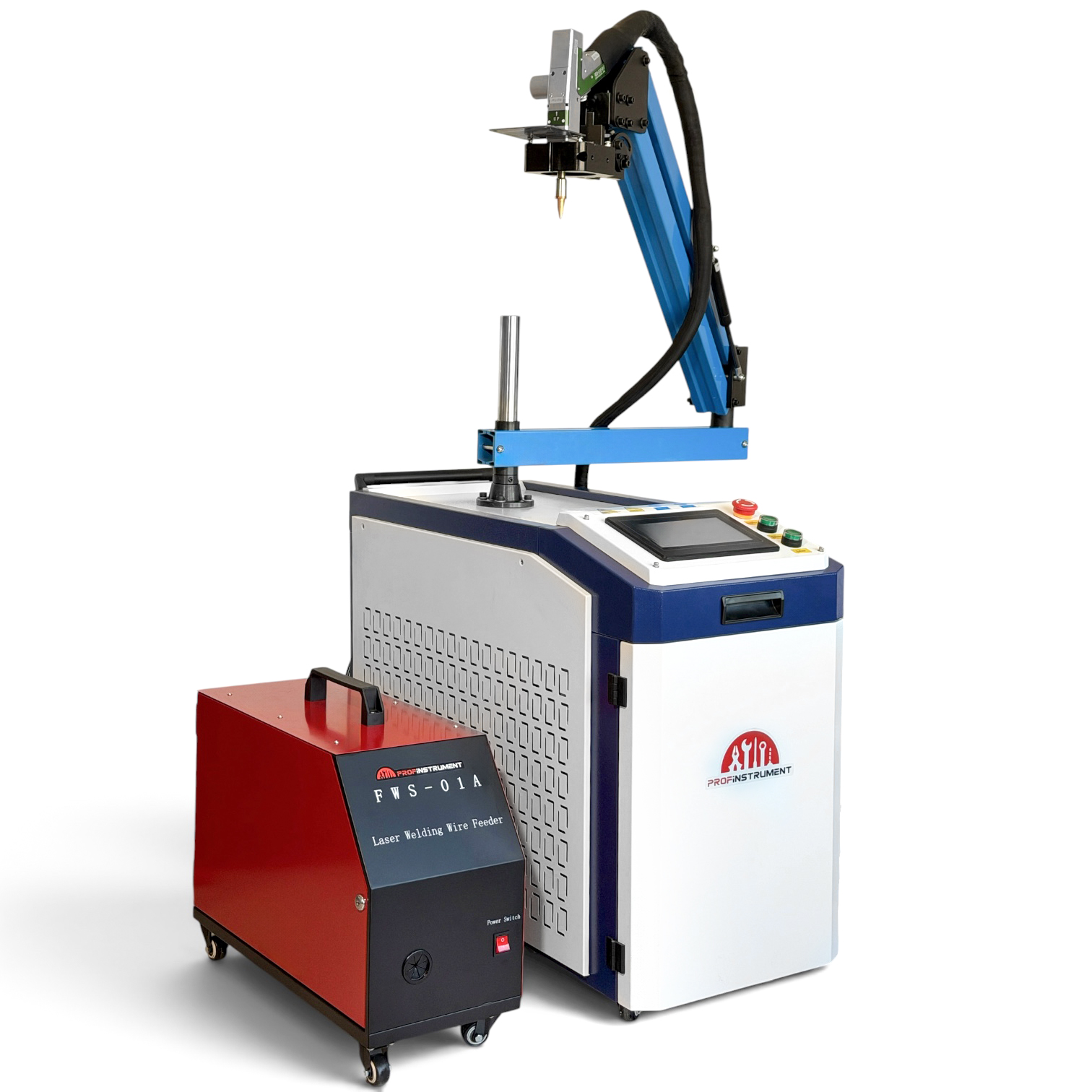

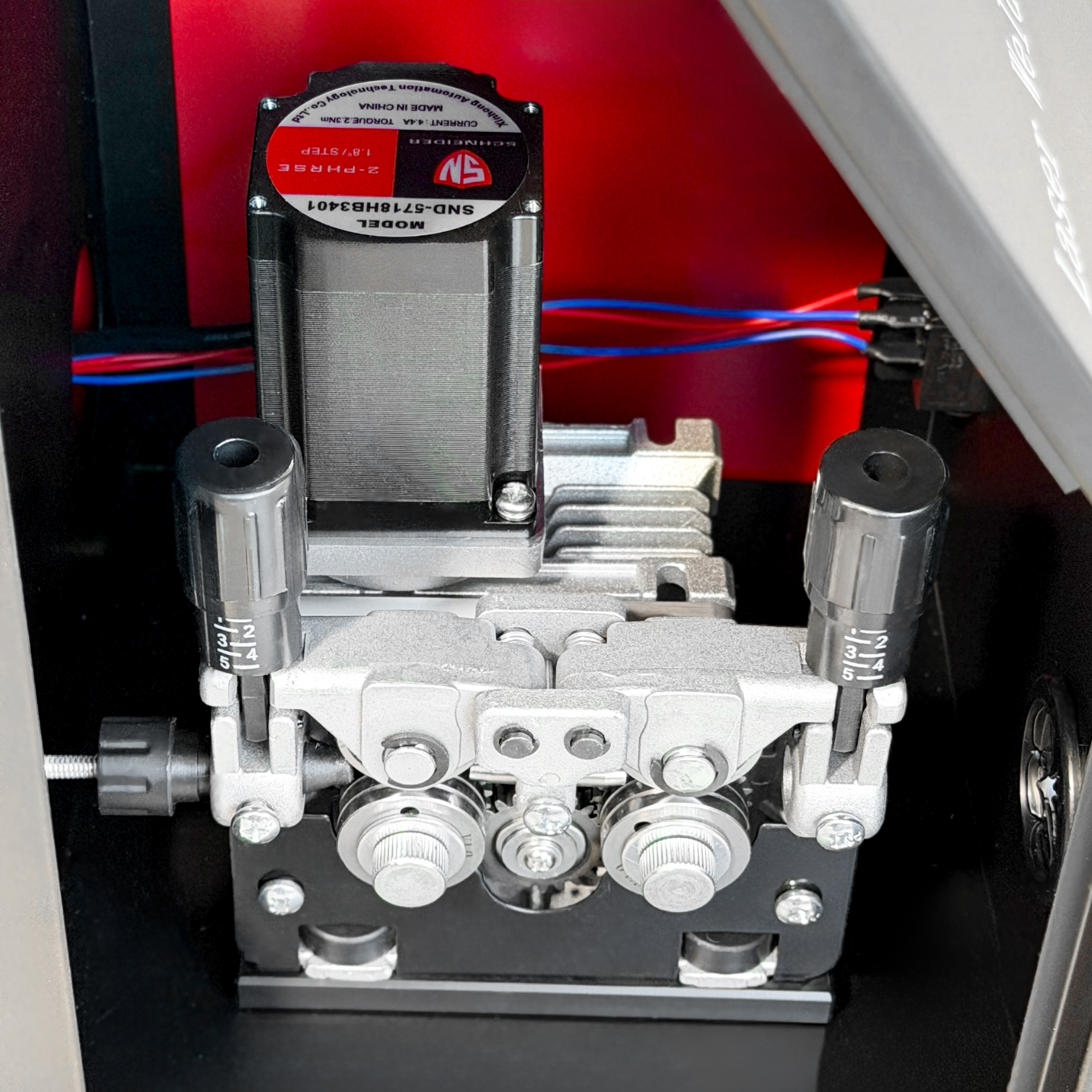

Апарат лазерного зварювання, різання та очищення металу від Profinstrument — це сучасний багатофункціональний лазерний комплекс, призначений для високоякісного зварювання, очищення металевих поверхонь, різання тонколистового металу та зварювання з подачею присадного дроту. Комплекс оснащений волоконним лазерним джерелом Raycus RFL-C020H потужністю 1500 Вт, професійною зварювальною головкою, промисловим водяним чилером та подавачем дроту, що забезпечує високу продуктивність, стабільність роботи та якісний результат під час виконання широкого спектра виробничих завдань.

Основою комплексу є волоконне лазерне джерело Raycus RFL-C020H — сучасний лазер безперервної дії (CW Fiber Laser), який вирізняється високою стабільністю вихідної потужності, відмінною якістю лазерного променя та високим коефіцієнтом фотоелектричного перетворення. Завдяки цьому забезпечується формування міцних, рівномірних та акуратних зварних швів із мінімальною зоною термічного впливу, високою точністю обробки та повторюваністю результатів.

Для підтримання стабільних робочих параметрів лазерне джерело охолоджується промисловим водяним чилером S&A (TEYU) CWFL-1500ANW16, який ефективно відводить тепло від лазерного модуля та оптичної системи. Чилер автоматично підтримує задану температуру охолоджувальної рідини, забезпечує стабільність лазерного випромінювання, захищає обладнання від перегріву та сприяє збільшенню ресурсу його експлуатації. Вбудована система контролю температури, рівня охолоджувальної рідини й основних робочих параметрів підтримує оптимальні умови роботи навіть за тривалих виробничих навантажень.

Лазерне джерело підтримує режими безперервного та модульованого випромінювання, плавне регулювання потужності, швидкий відгук на сигнали керування та інтелектуальну систему моніторингу стану обладнання. Підтримка Bluetooth забезпечує можливість підключення до мобільного застосунку Raycus для контролю робочих параметрів, перегляду сервісної інформації та проведення діагностики, що значно спрощує експлуатацію й технічне обслуговування обладнання.

Особливості

Raycus RFL-C020H поєднує сучасні технології керування лазерним випромінюванням із високою енергоефективністю, що дозволяє підтримувати стабільні параметри роботи незалежно від тривалості виробничого циклу. Висока якість лазерного променя забезпечує рівномірний розподіл енергії, що позитивно впливає на якість зварного шва, зменшує кількість бризок металу та мінімізує потребу в подальшій механічній обробці.

Лазер підтримує плавне регулювання потужності в широкому діапазоні, роботу в режимах безперервного та модульованого випромінювання, а також швидке перемикання між технологічними параметрами. Завдяки високій стабільності вихідної потужності забезпечується повторюваність результатів під час серійного виробництва та виконання відповідальних зварювальних операцій.

Система керування

Лазерне джерело оснащене сучасною системою керування, що підтримує аналогове та цифрове керування регулювання потужності, керування режимами випромінювання, функцію аварійного блокування Interlock та передачу сигналів стану обладнання. Така архітектура забезпечує легку інтеграцію з ручними лазерними зварювальними апаратами та промисловими системами автоматизації.

Для контролю технічного стану передбачено модуль Bluetooth, який дозволяє підключити лазерне джерело до мобільного застосунку Raycus. Через застосунок користувач може переглядати поточні параметри роботи, температуру, вихідну потужність, історію аварійних повідомлень, серійний номер обладнання, версію програмного забезпечення та іншу сервісну інформацію, що значно спрощує діагностику й технічне обслуговування.

Система охолодження

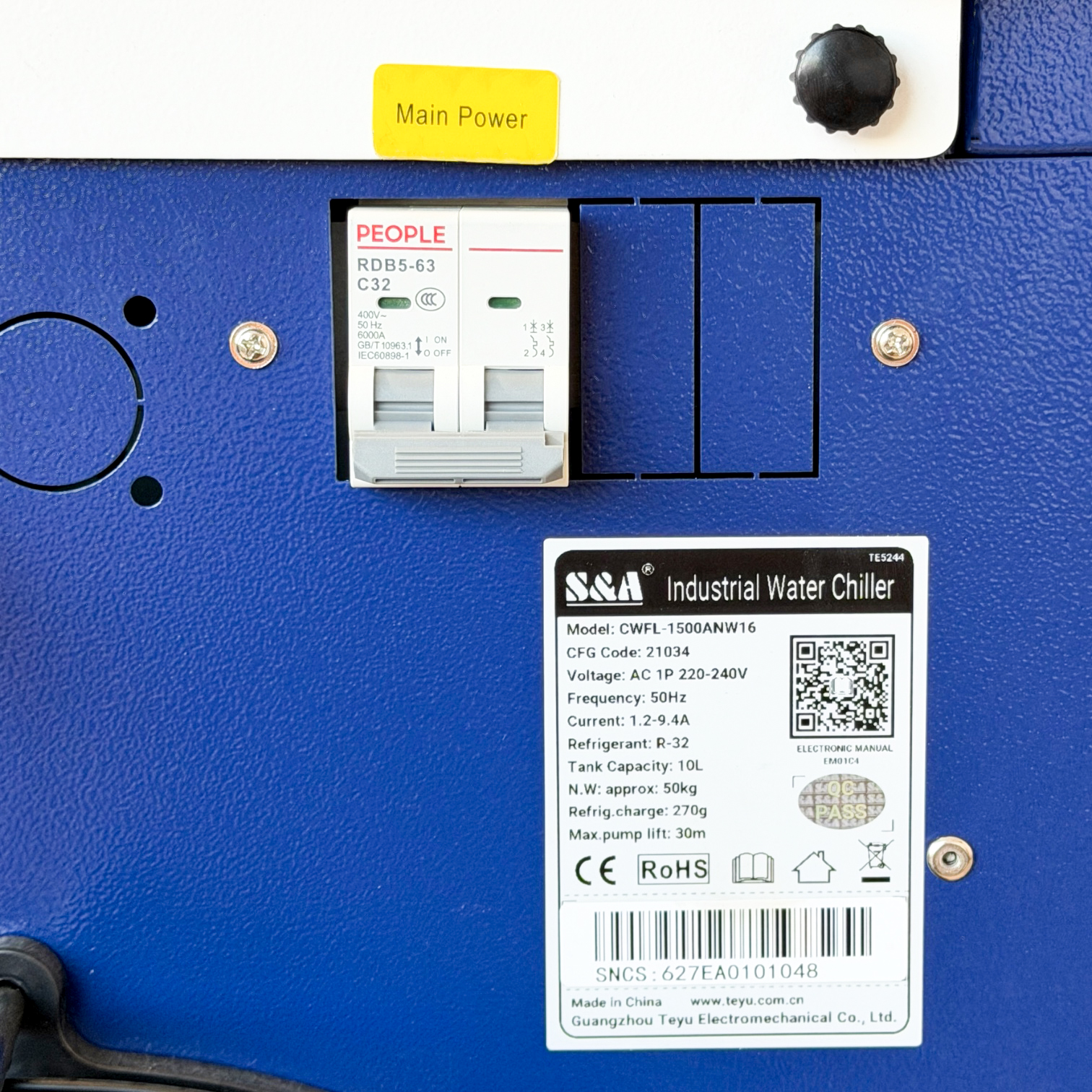

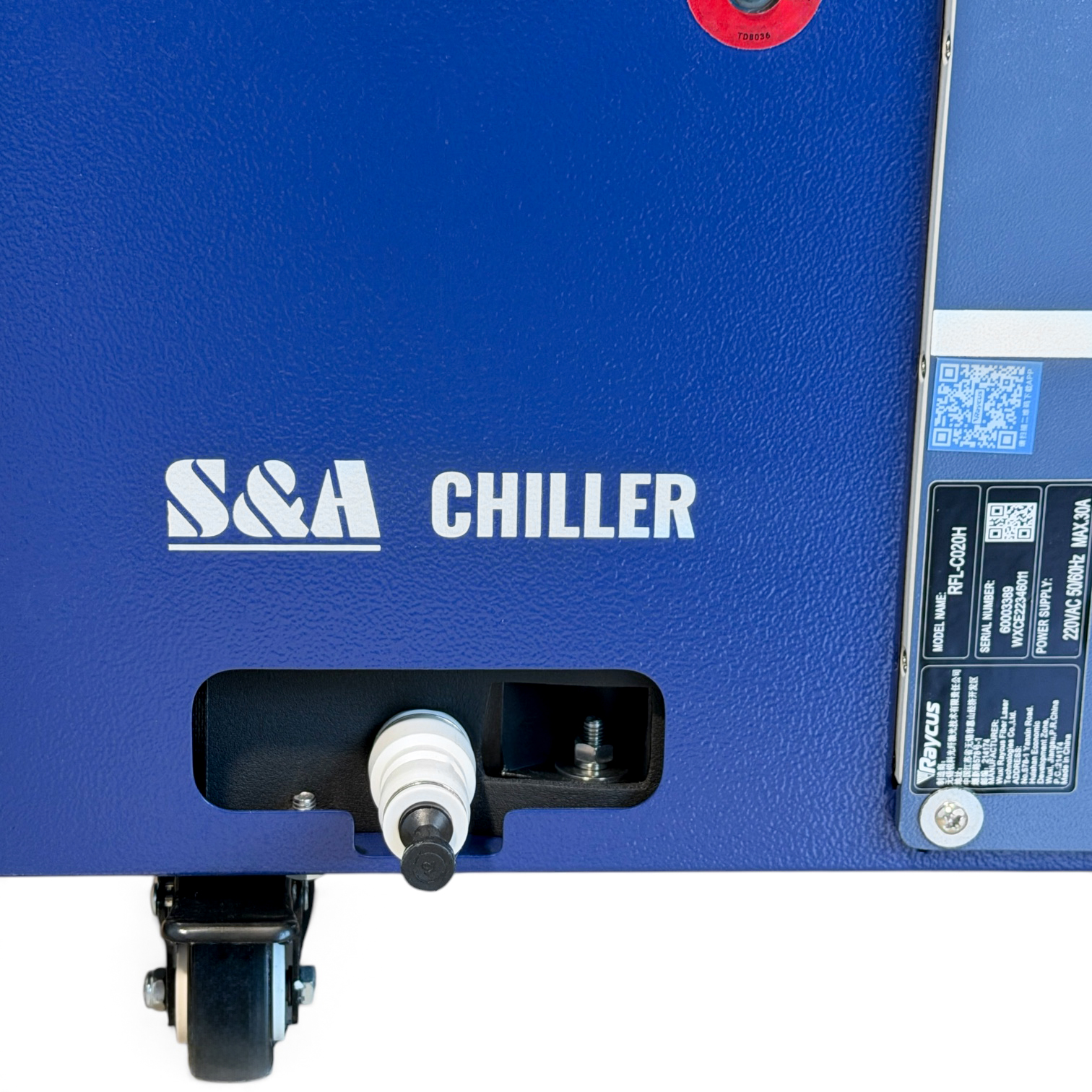

Для охолодження лазерного джерела Raycus RFL-C020H використовується промисловий водяний чилер TEYU CWFL-1500ANW16, який забезпечує ефективне відведення тепла та підтримання стабільної температури під час роботи обладнання. Завдяки автоматичному контролю температури система запобігає перегріву лазерного джерела, забезпечує стабільність вихідної потужності та сприяє збільшенню ресурсу його експлуатації.

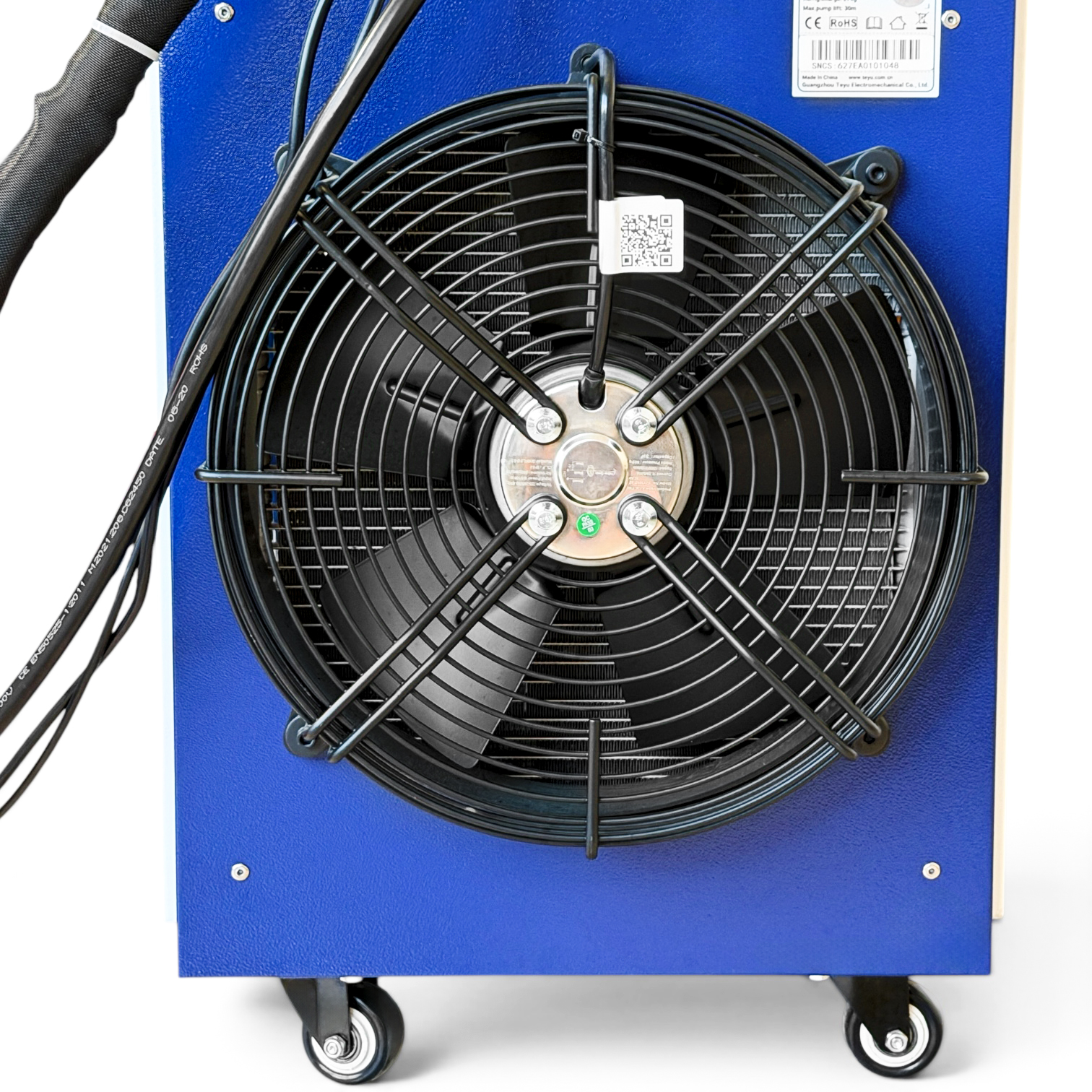

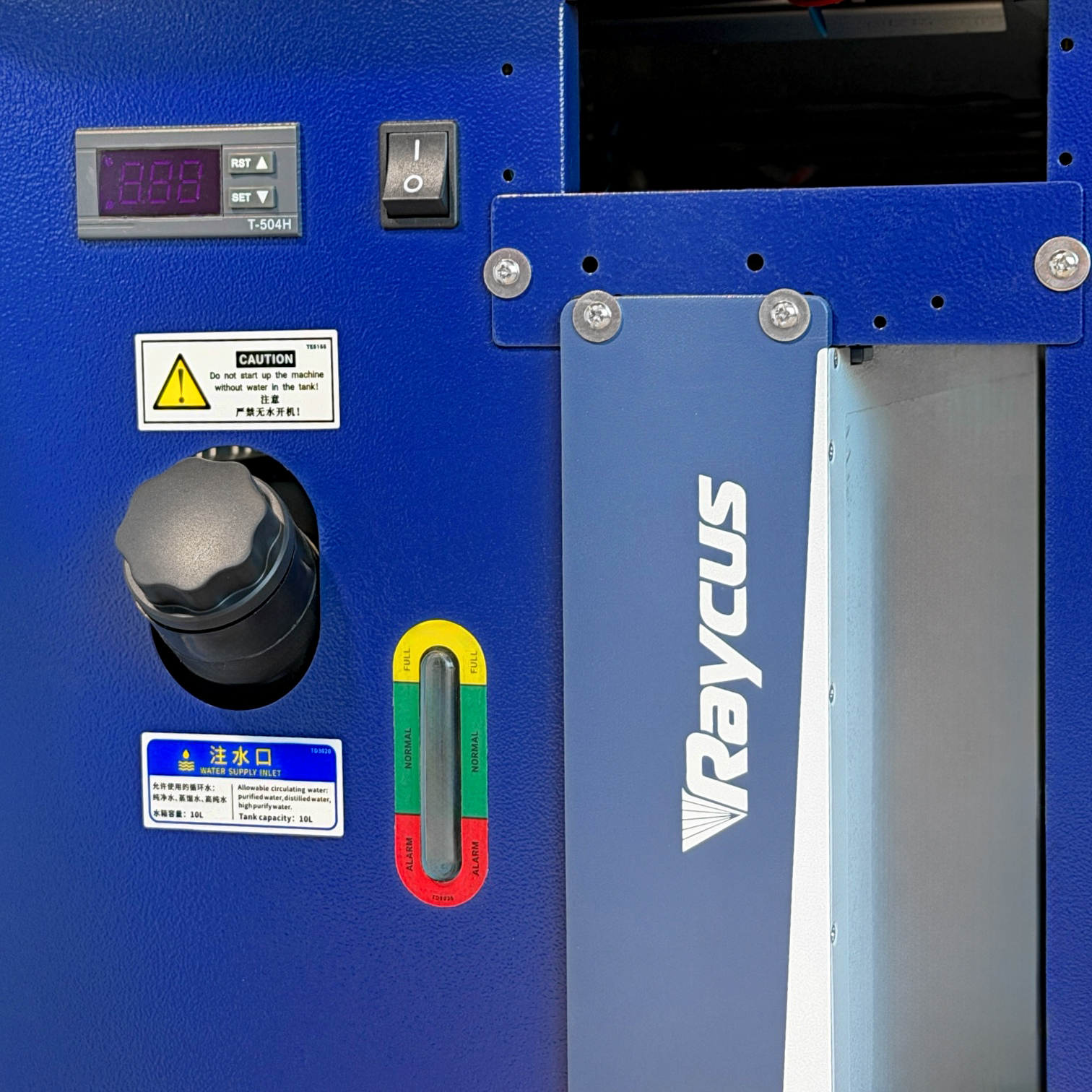

Чилер оснащений циркуляційним насосом, резервуаром для охолоджувальної рідини та електронною системою керування, що забезпечує безперервний контроль температури й робочих параметрів. Для правильної роботи системи рекомендується використовувати очищену або дистильовану воду та підтримувати температуру охолоджувальної рідини 22 ±1 °C. Дотримання цих вимог гарантує ефективне охолодження лазерного джерела, захищає його від перегріву та забезпечує тривалу й надійну експлуатацію.

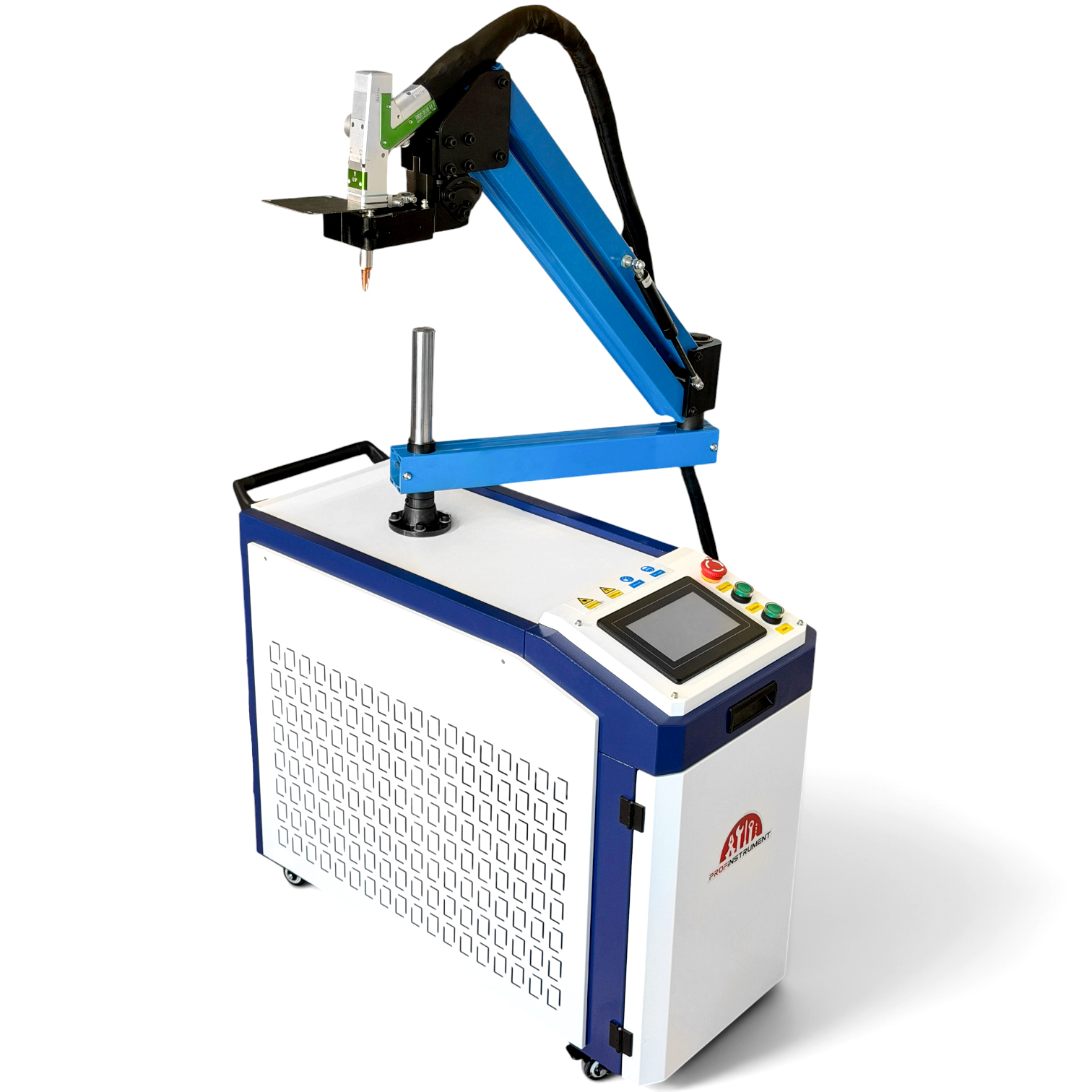

Панель керування

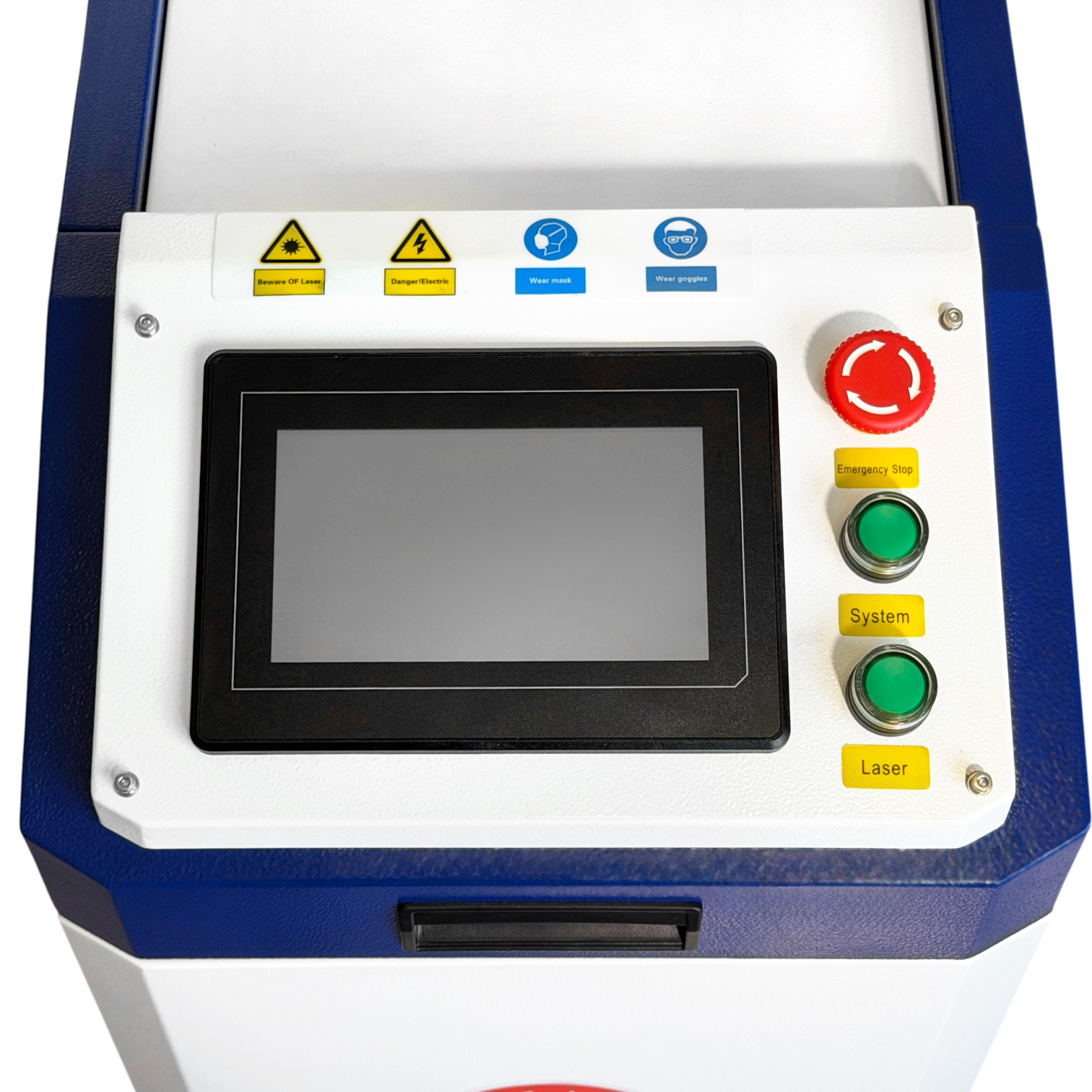

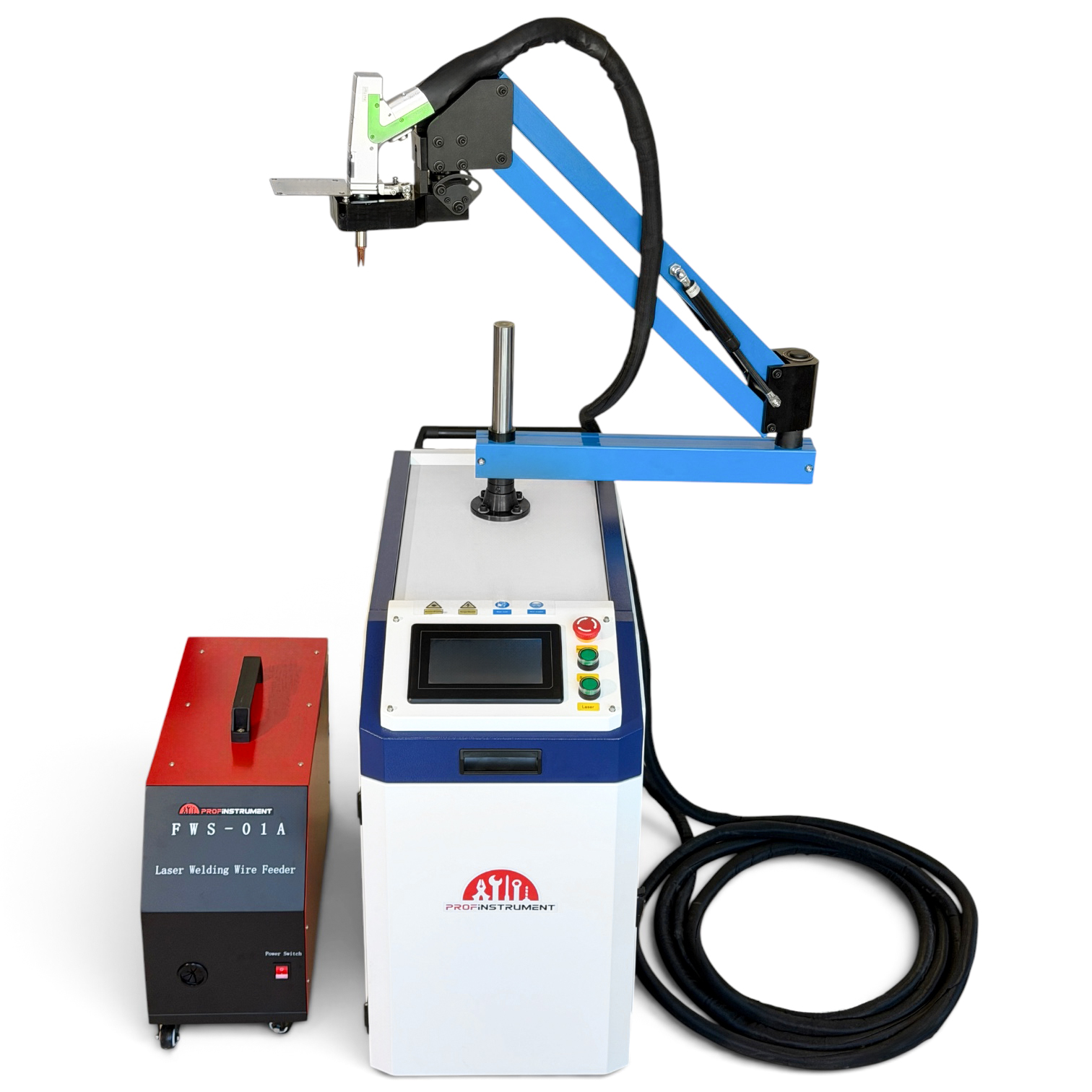

Апарат оснащений сучасною сенсорною панеллю керування (HMI), яка забезпечує зручне налаштування та контроль основних параметрів роботи лазерного комплексу. Інтуїтивно зрозумілий інтерфейс дозволяє швидко змінювати технологічні режими, регулювати параметри зварювання, очищення та різання, а також контролювати поточний стан обладнання.

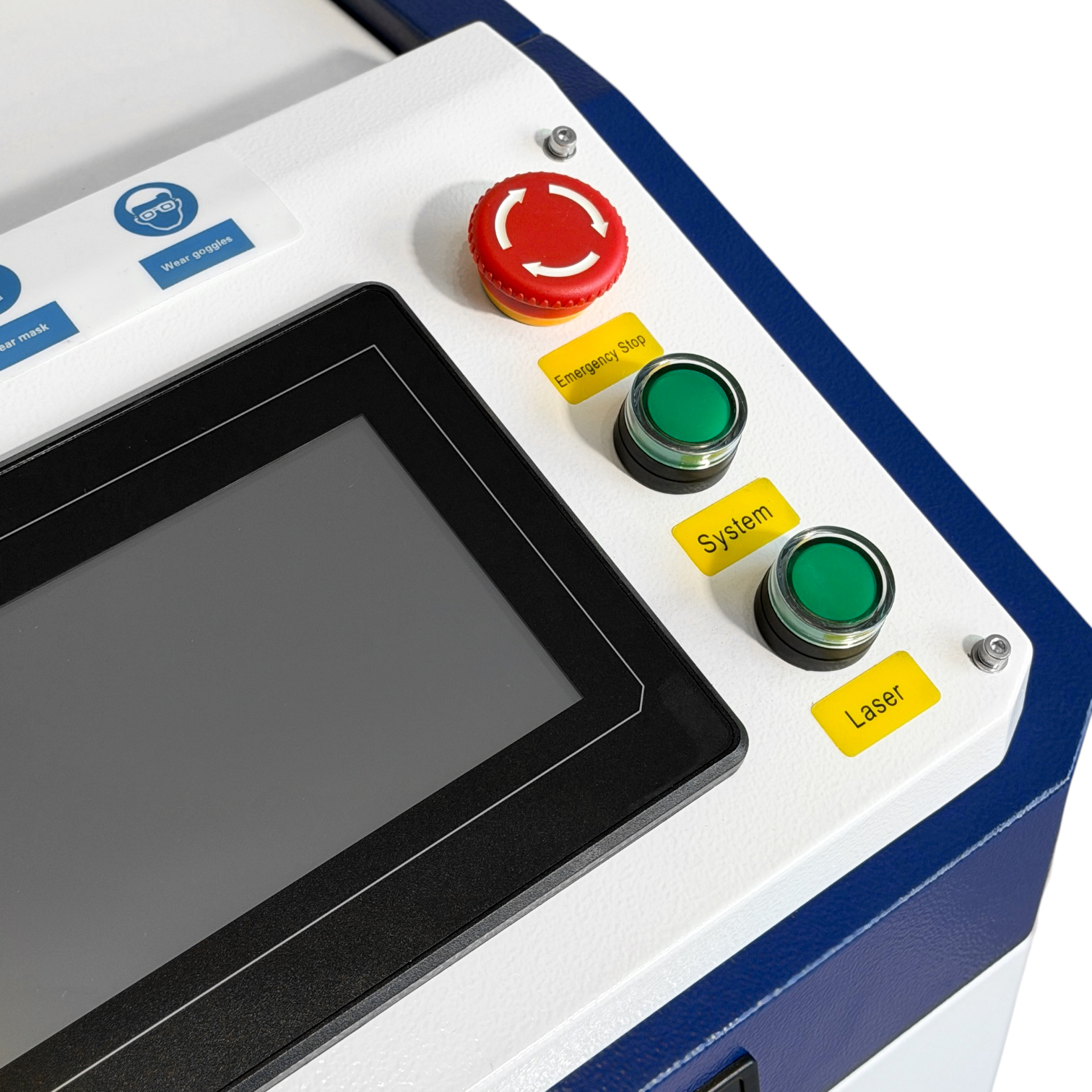

На передній панелі розташовані окремі кнопки керування системою (System) та лазерним джерелом (Laser), що забезпечують послідовний запуск і безпечне керування обладнанням. Для оперативного припинення роботи в аварійних ситуаціях передбачено кнопку аварійної зупинки Emergency Stop, яка миттєво вимикає систему та підвищує безпеку експлуатації.

Сенсорна панель забезпечує швидкий доступ до налаштувань технологічних процесів, відображає робочі параметри та повідомлення про стан обладнання, що спрощує керування комплексом і підвищує ефективність роботи оператора.

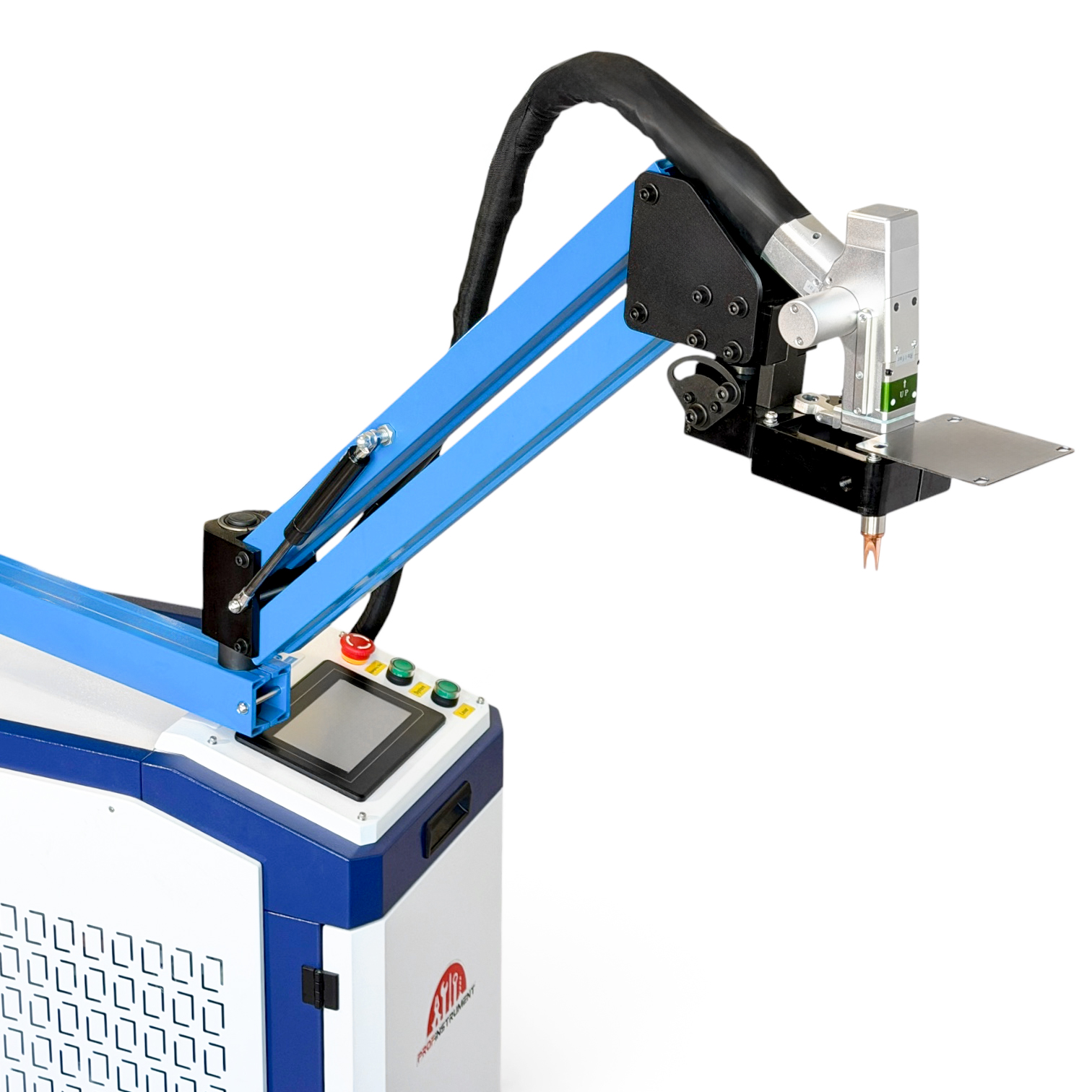

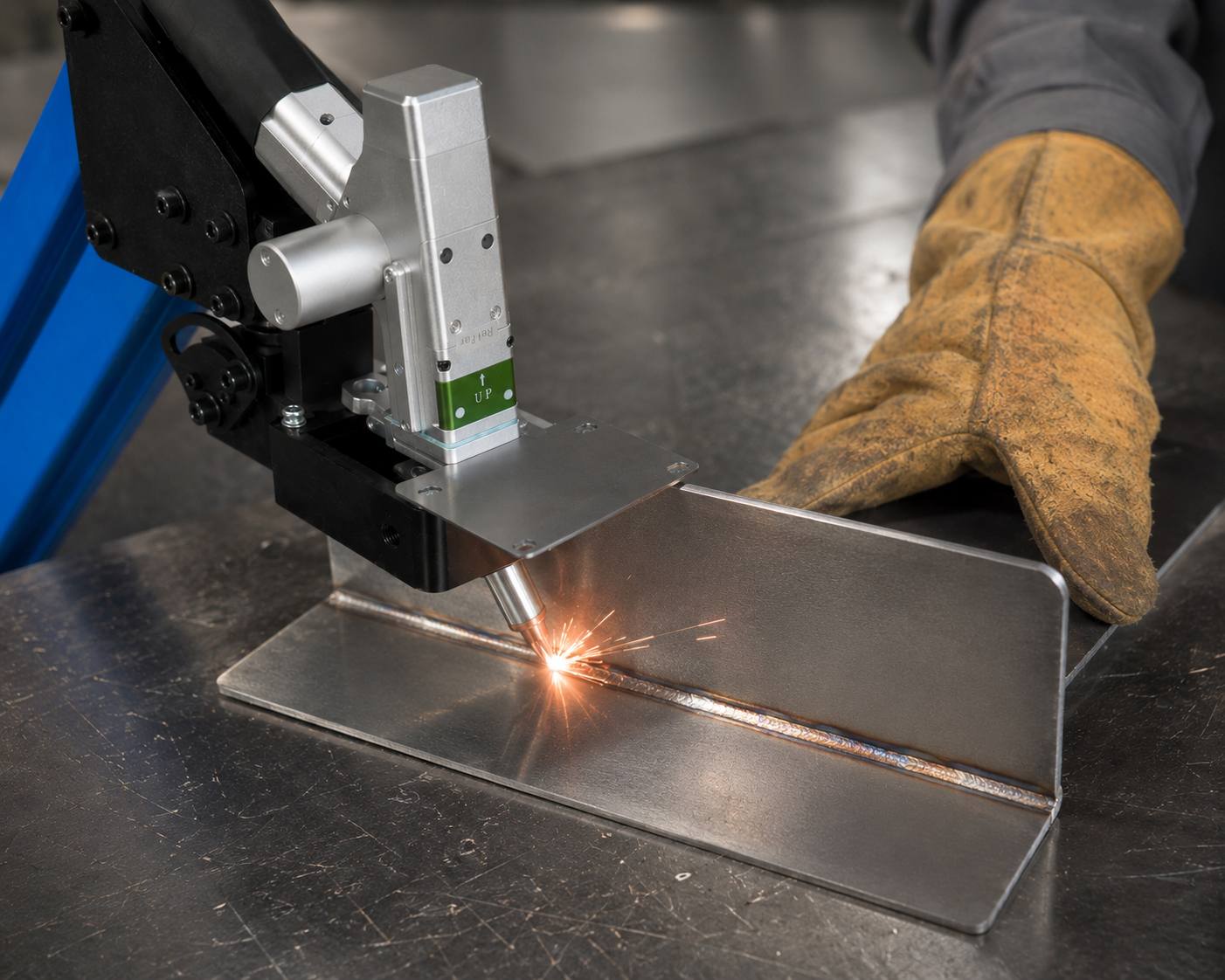

Зварювальна головка

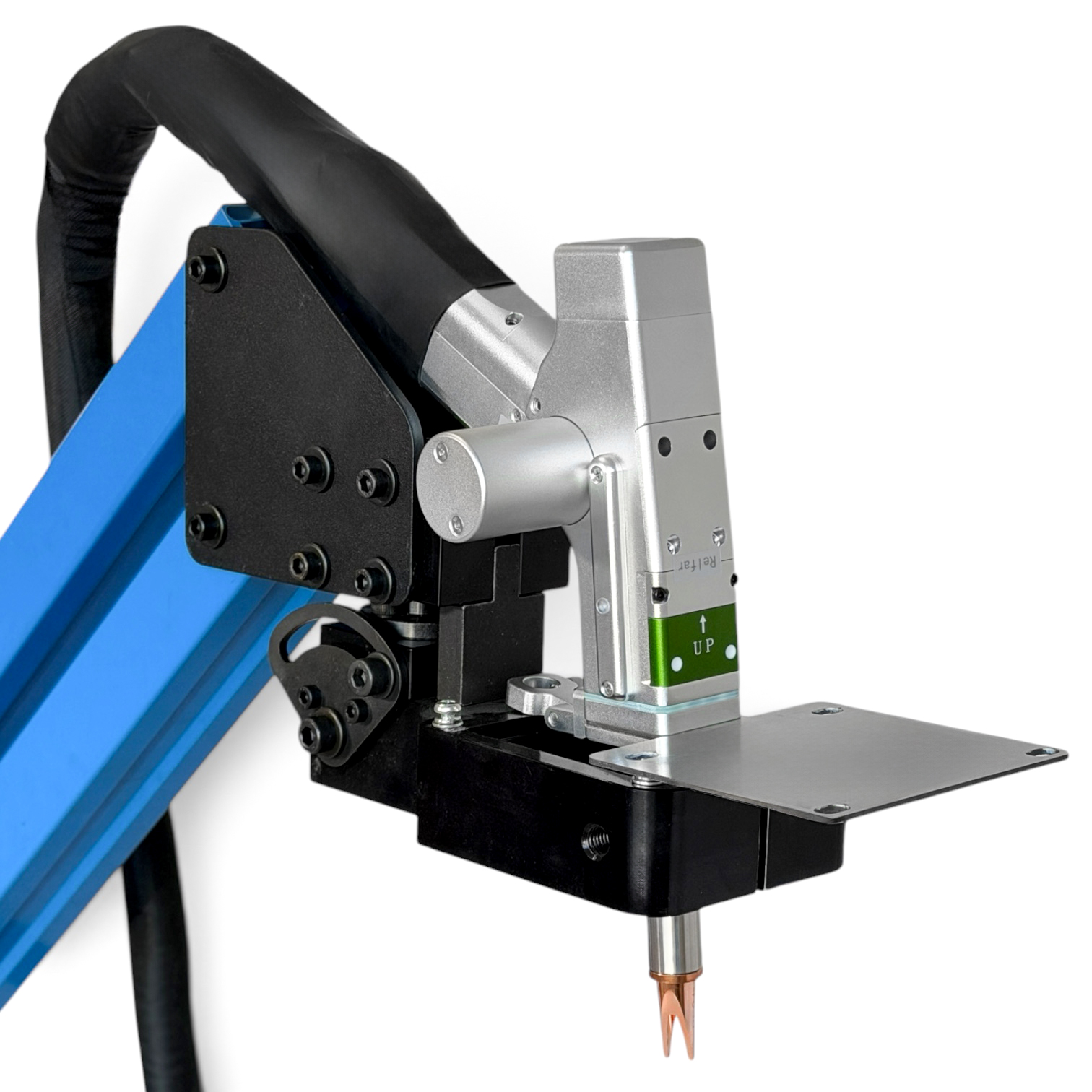

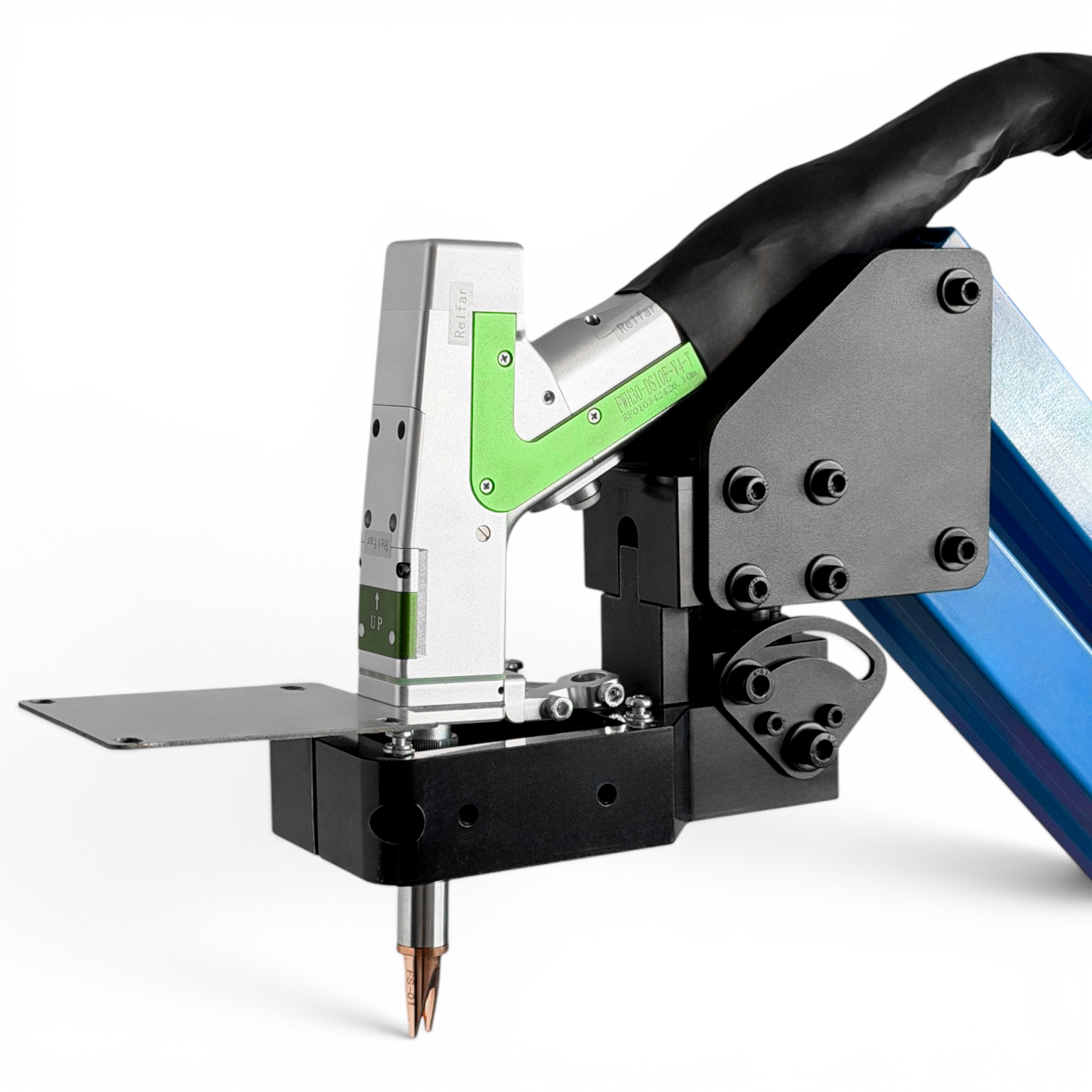

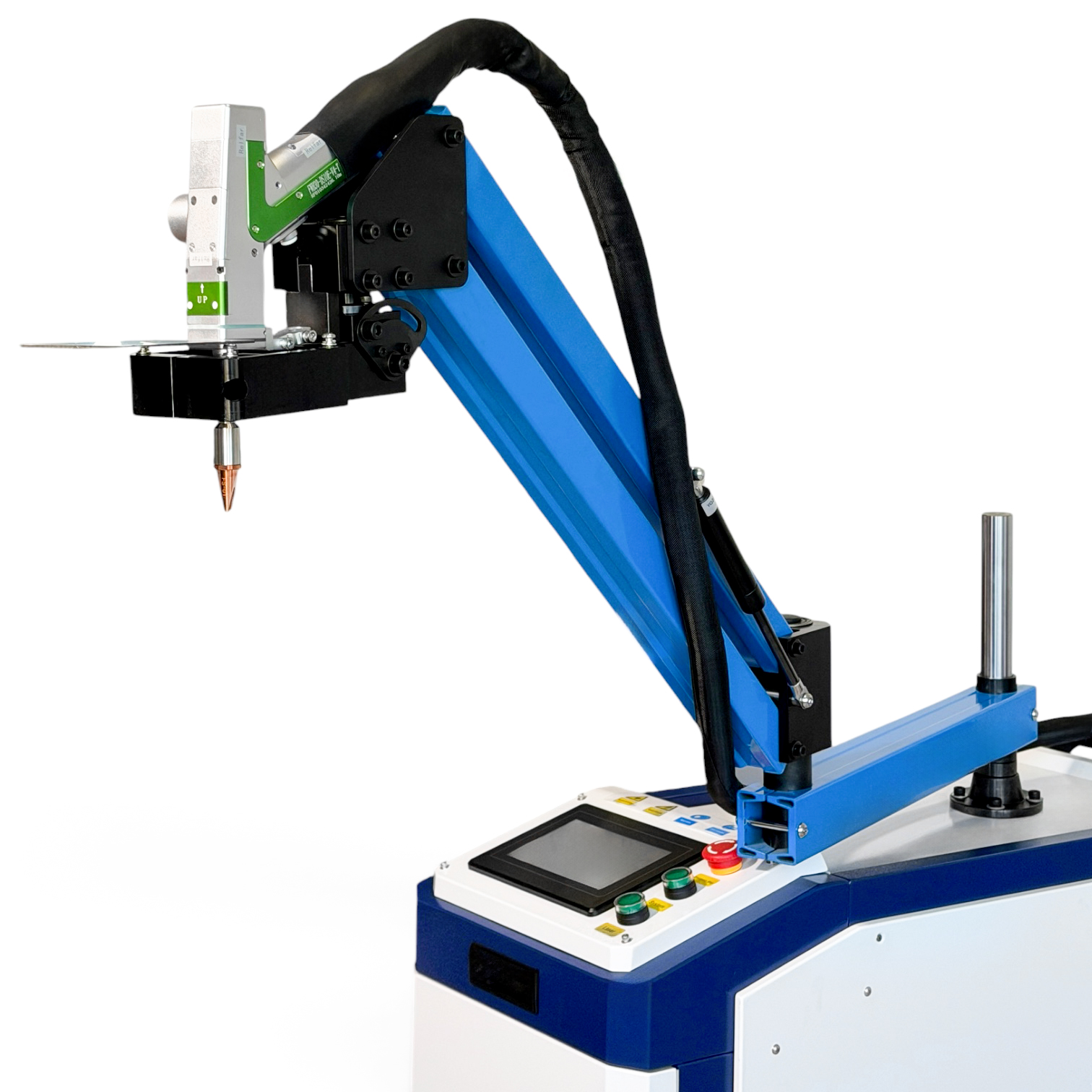

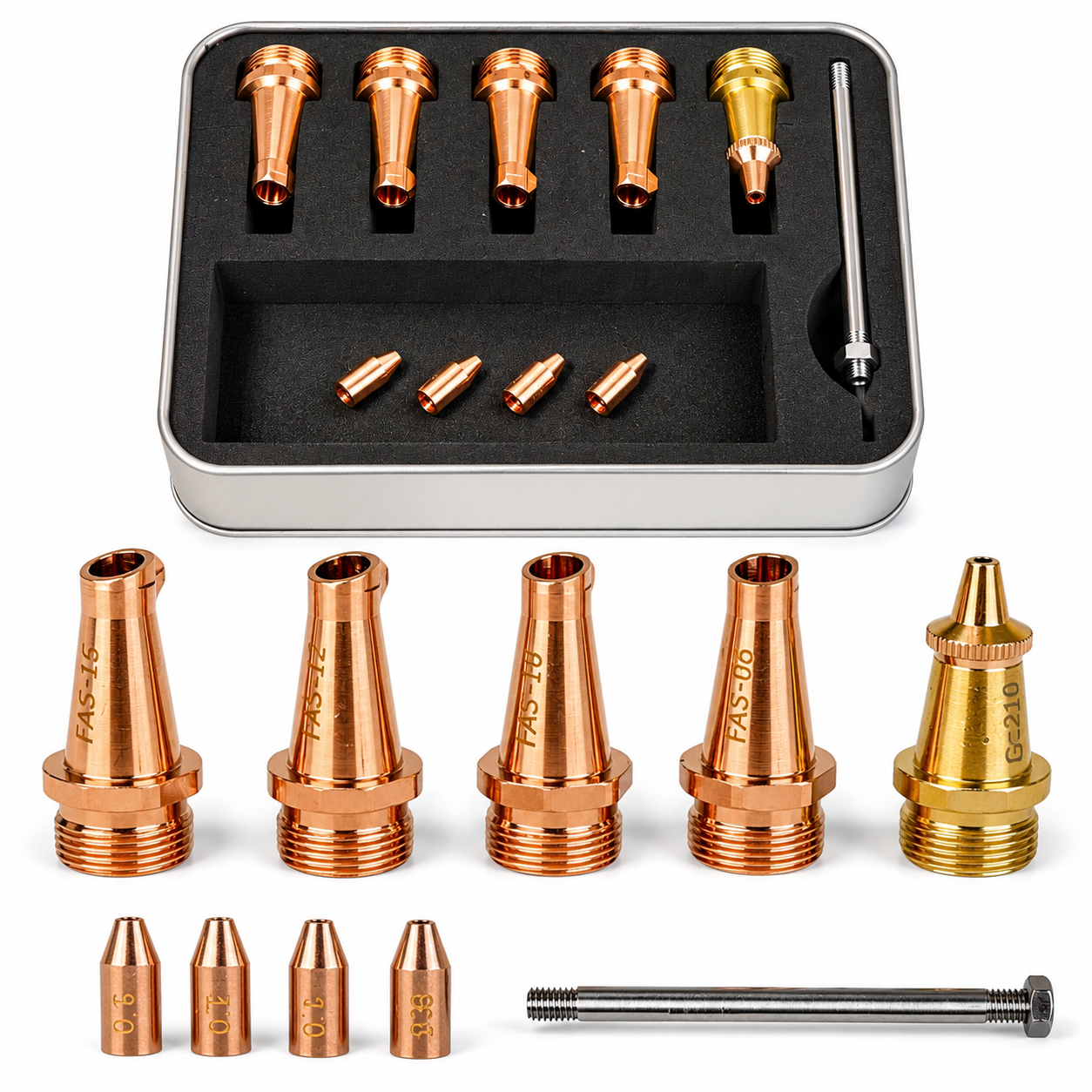

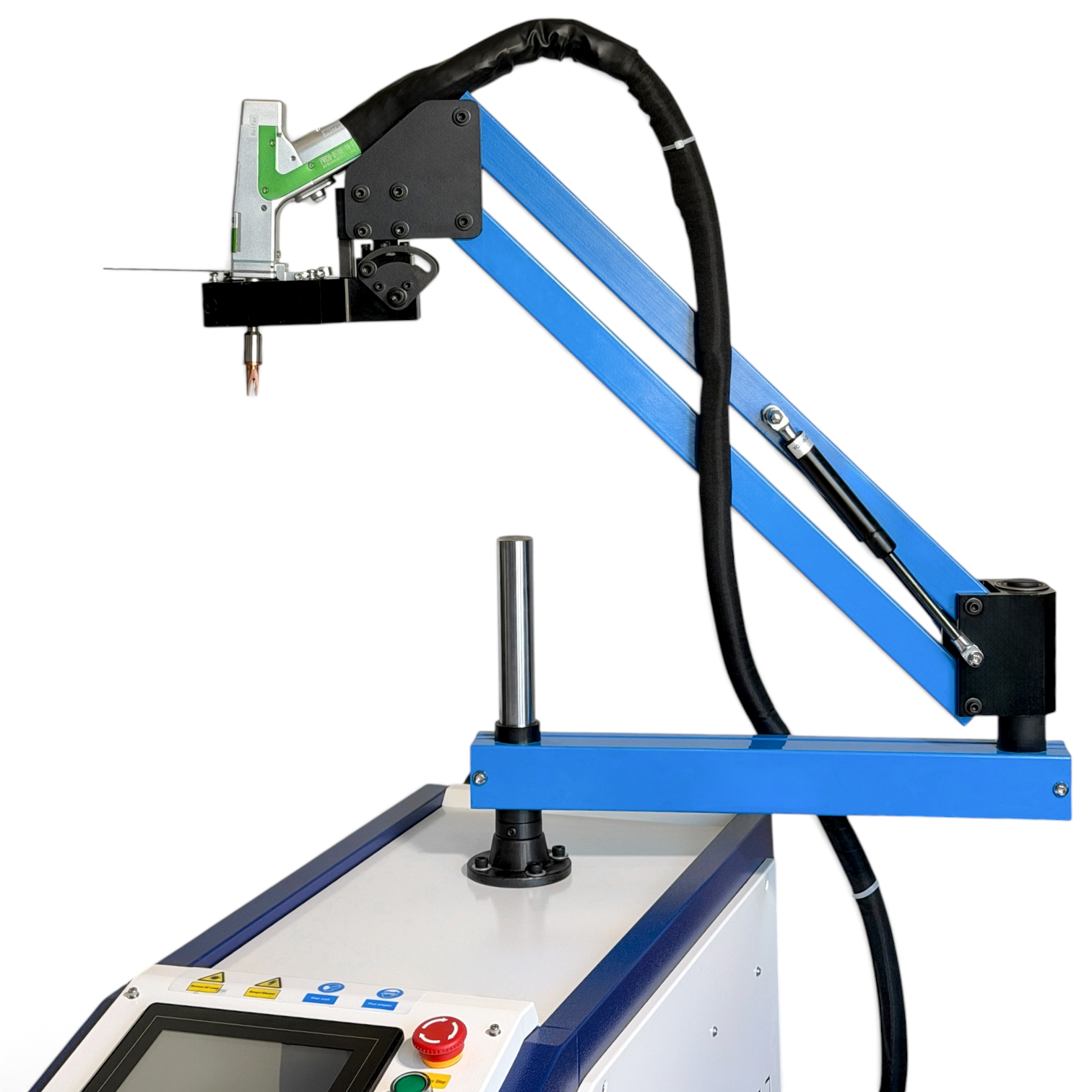

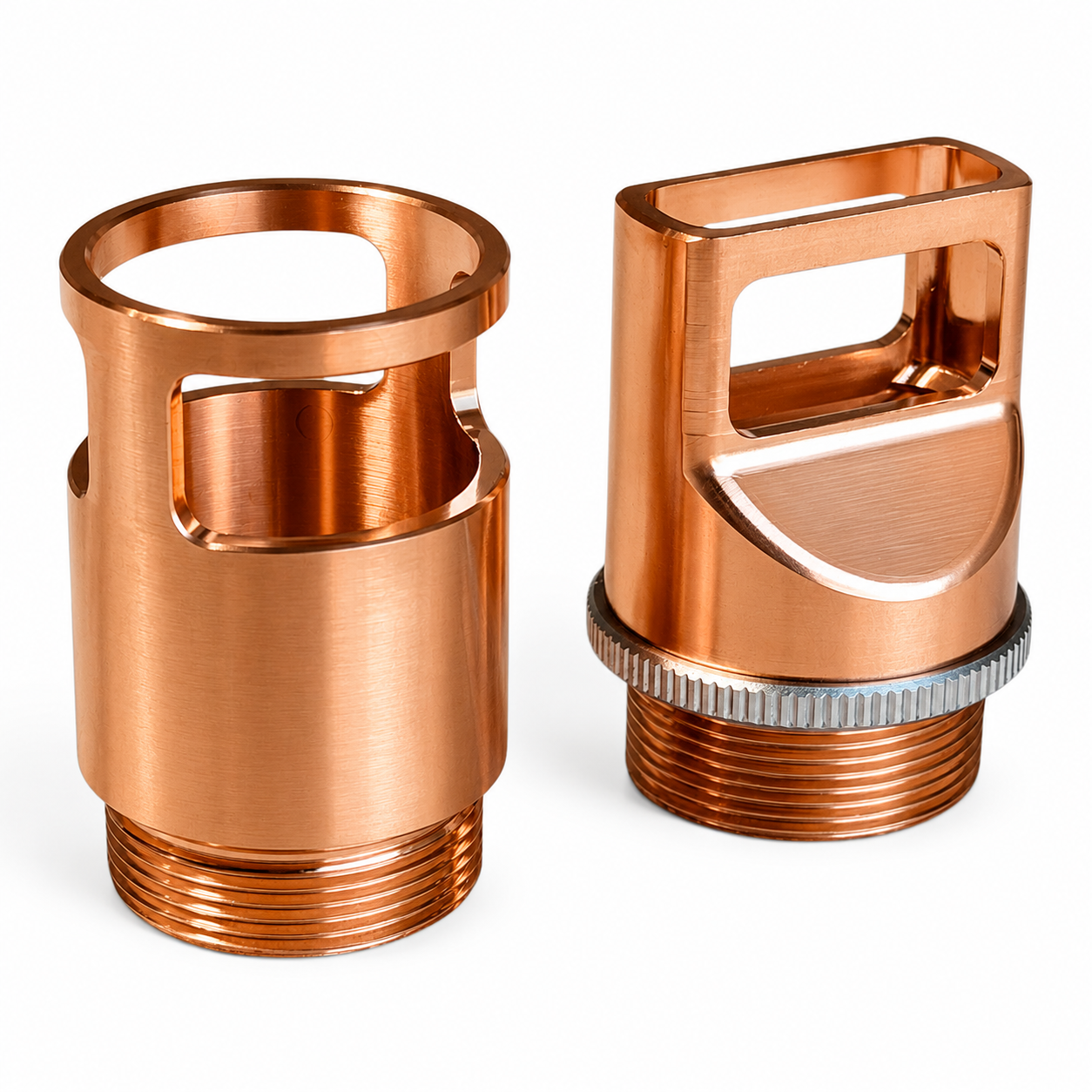

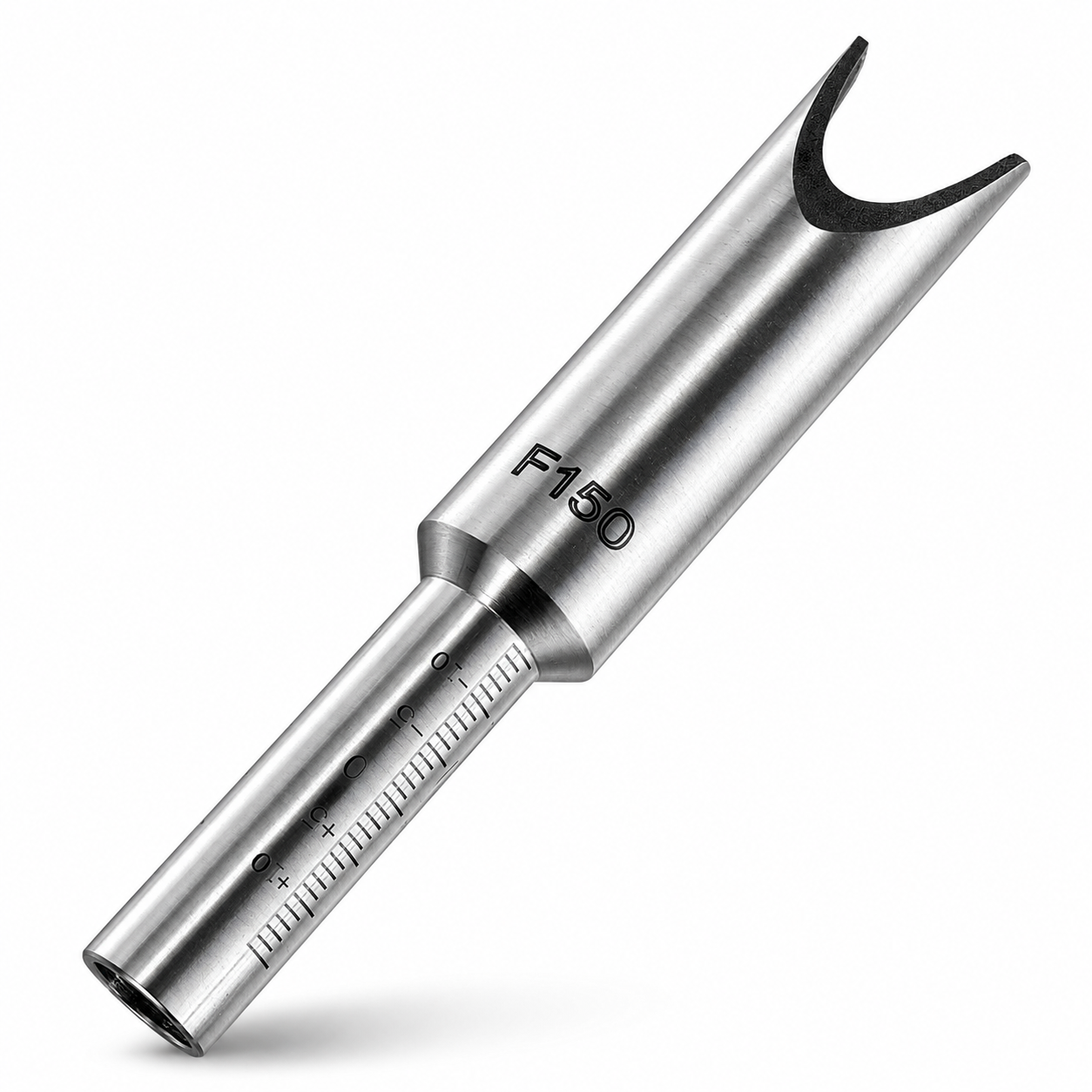

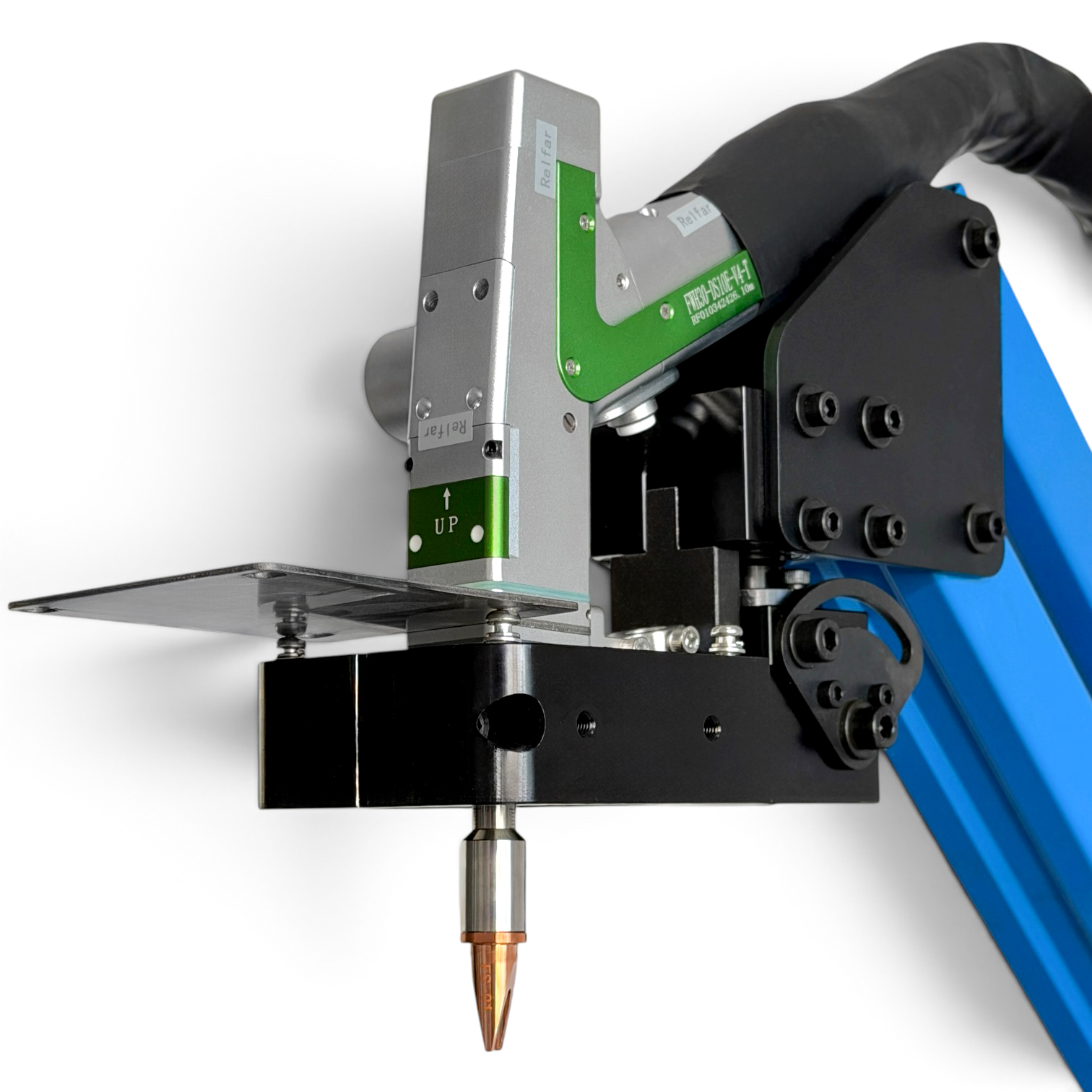

Комплекс оснащений професійною зварювальною головкою Relfar FWH30-DS10E-V4-T, яка забезпечує стабільне формування зварного шва та підтримує швидку заміну змінних сопел. Використання різних типів сопел дозволяє адаптувати обладнання до виконання зварювання, очищення та різання залежно від технологічного процесу.

Переваги

• висока якість і стабільність лазерного променя;
• плавне регулювання вихідної потужності від 2 до 100 %;
• швидкий відгук на команди керування;
• можливість редагування форми сигналу (Waveform Editing);
• стабільність вихідної потужності до ±1 %;
• високий коефіцієнт фотоелектричного перетворення понад 33 %;
• низьке енергоспоживання;
• компактні габарити;
• підтримка Bluetooth для діагностики й контролю стану обладнання;
• сумісність із системами аналогового керування та промисловими контролерами;
• не потребує регулярного технічного обслуговування.

Сфера застосування

Апарат Raycus RFL-C020H використовується у складі професійних ручних систем лазерного зварювання для виготовлення та ремонту металевих виробів різного призначення. Воно забезпечує високоякісне зварювання конструкцій із вуглецевої та нержавіючої сталі, алюмінію і його сплавів, міді, латуні та інших кольорових металів.

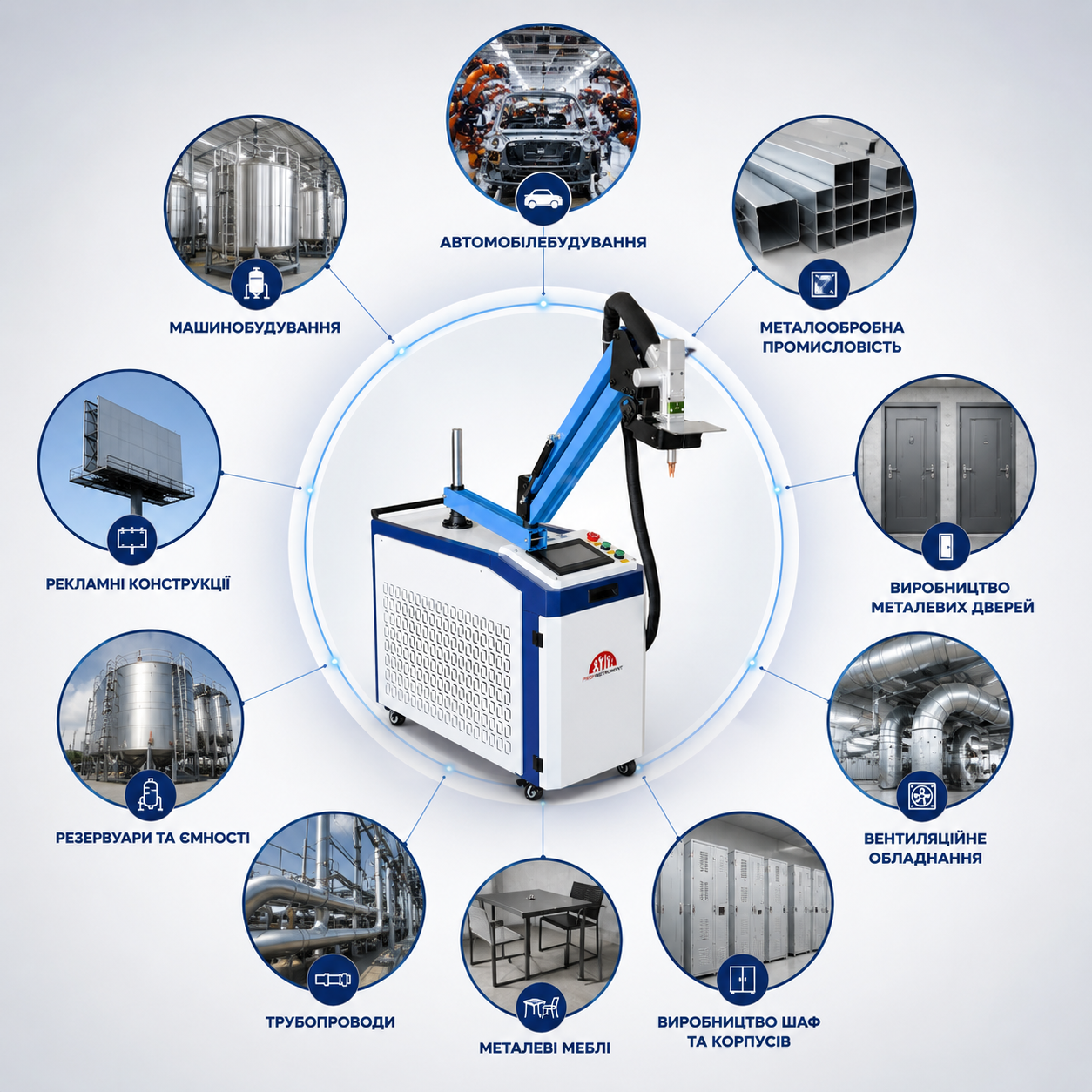

Джерело широко застосовується у машинобудуванні, металообробній промисловості, автомобілебудуванні, виробництві металевих дверей, шаф, корпусів, вентиляційного обладнання, резервуарів, трубопроводів, металевих меблів, рекламних конструкцій та інших виробів, де потрібні висока продуктивність, точність і надійність зварного з'єднання.

Технічні характеристики

Система охолодження

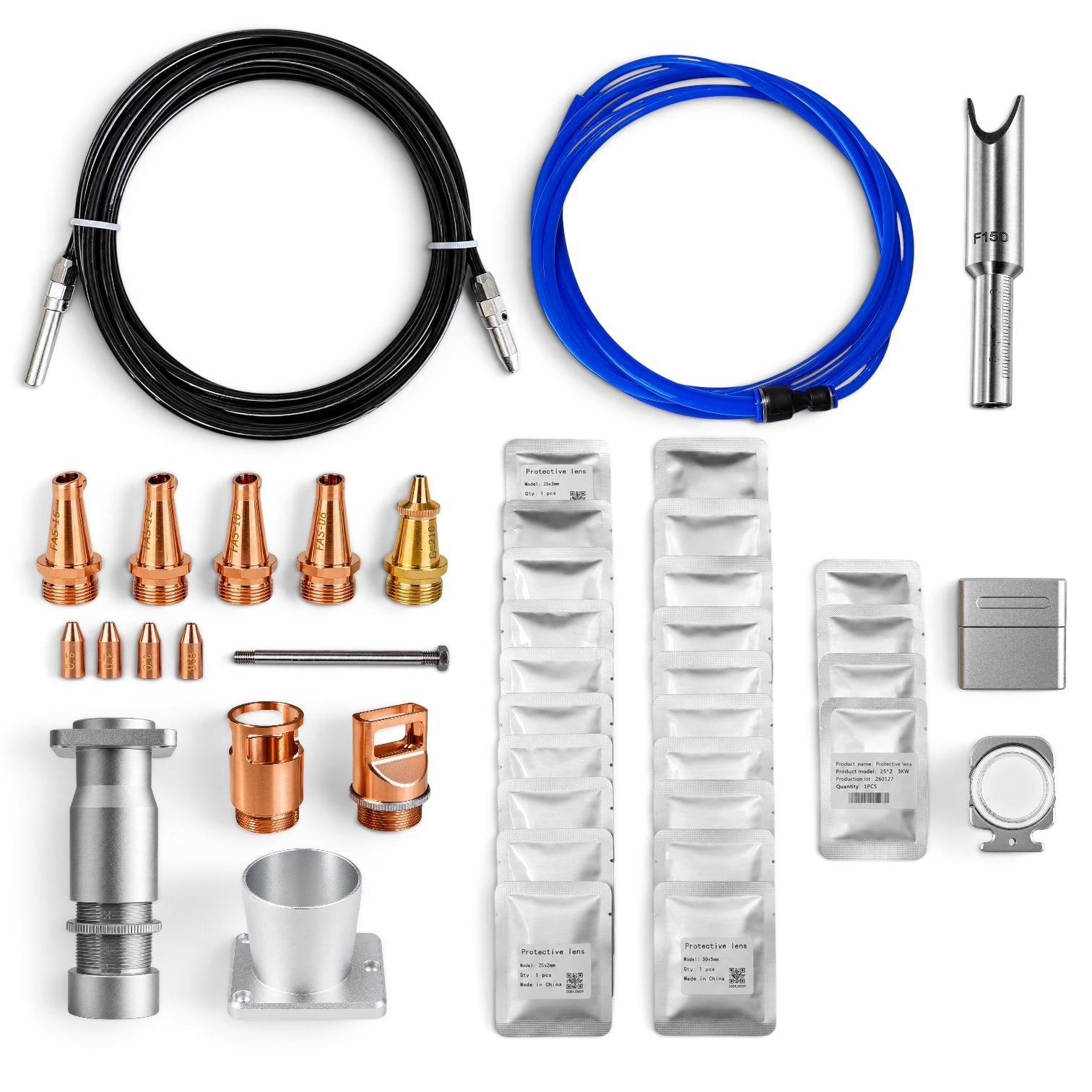

Комплектація

Рекомендації щодо експлуатації

Для забезпечення стабільної роботи та максимального ресурсу лазерного джерела Raycus RFL-C020H рекомендується дотримуватися таких вимог:

• підтримуйте температуру охолоджувальної рідини на рівні 22 ±1 °C;
• використовуйте лише очищену або дистильовану воду, рекомендовану виробником;
• застосовуйте систему водяного охолодження з холодопродуктивністю не менше 3000 Вт та витратою рідини не менше 16 л/хв;
• регулярно перевіряйте рівень і чистоту охолоджувальної рідини та своєчасно замінюйте її;

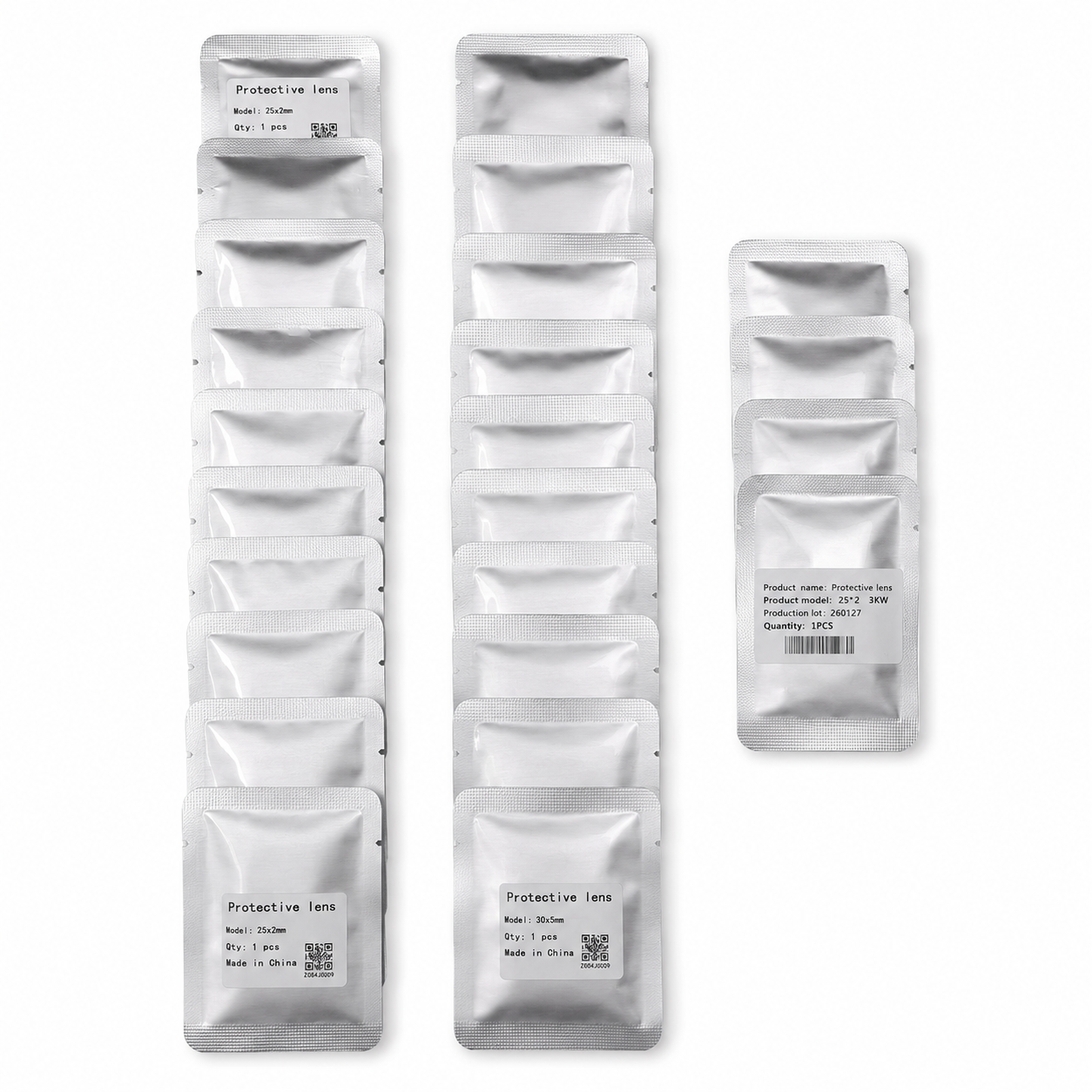

• перед початком роботи перевіряйте чистоту захисного скла та оптичних елементів зварювальної головки;
• не вмикайте лазер без працюючої системи охолодження;

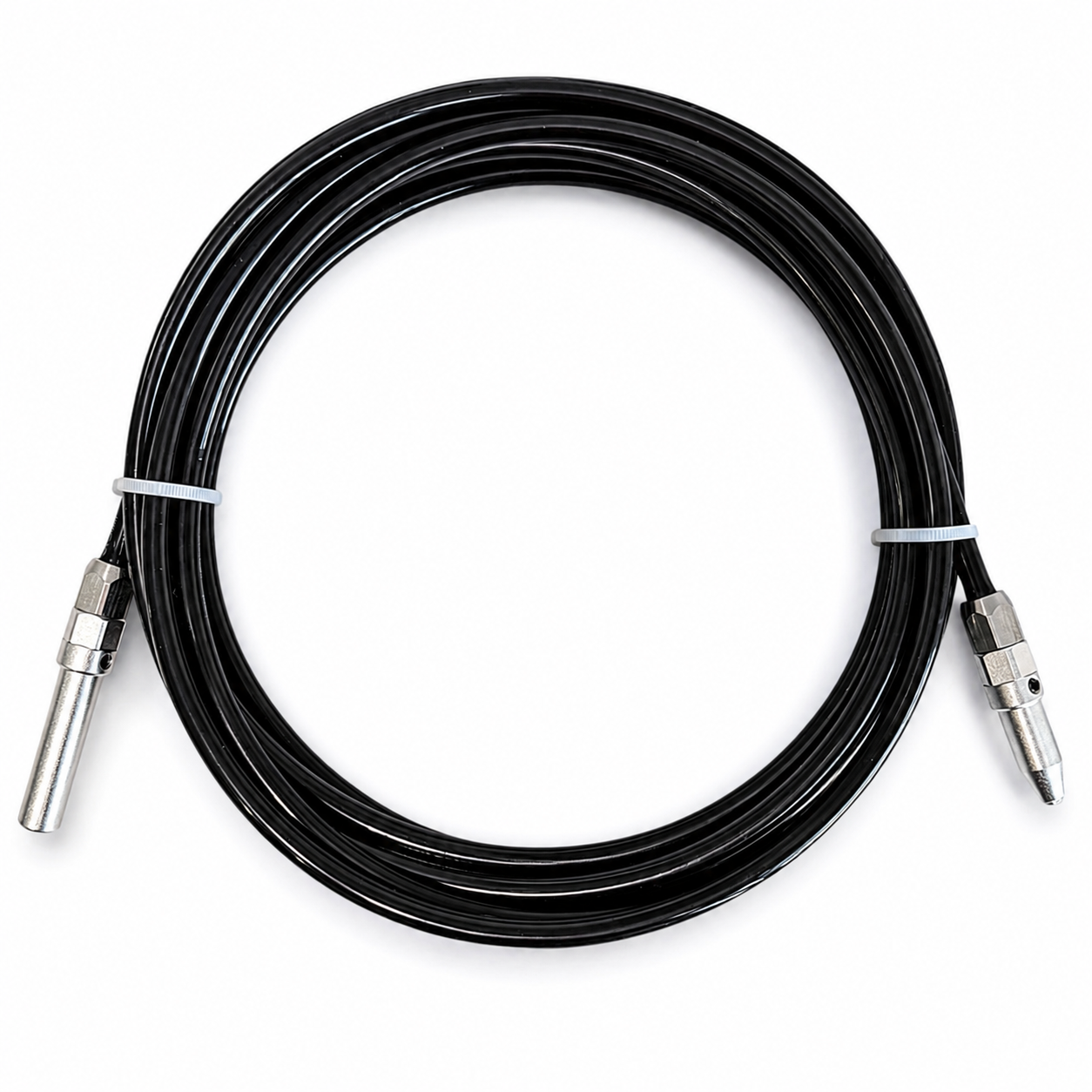

• не допускайте перегинів, скручування або механічного пошкодження оптичного кабелю;
• не розбирайте лазерне джерело та лазерну головку самостійно, оскільки це може призвести до пошкодження обладнання та втрати гарантії;
• експлуатуйте обладнання лише в рекомендованому виробником діапазоні температури й вологості навколишнього середовища.

Наші менеджери допоможуть підібрати оптимальну комплектацію, аксесуари та витратні матеріали, а також нададуть професійну консультацію щодо експлуатації обладнання.
