Аппарат для лазерной сварки, резки и очистки металла Profinstrument Raycus RFL-C020H 1500 Вт

Аппарат для лазерной сварки, резки и очистки металла Profinstrument Raycus RFL-C020H (1500 Вт, 220 В)

Аппарат лазерной сварки, резки и очистки металла от Profinstrument – ​​это современный многофункциональный лазерный комплекс, предназначенный для высококачественной сварки, очистки металлических поверхностей, резки тонколистового металла и сварки с подачей присадочной проволоки. Комплекс оснащен волоконным лазерным источником Raycus RFL-C020H мощностью 1500 Вт , профессиональной сварочной головкой, промышленным водяным чилером и податчиком проволоки, что обеспечивает высокую производительность, стабильность работы и качественный результат при выполнении широкого спектра производственных задач.

Основой комплекса является волоконный лазерный источник Raycus RFL-C020H – современный лазер непрерывного действия (CW Fiber Laser), отличающийся высокой стабильностью выходной мощности, отличным качеством лазерного луча и высоким коэффициентом фотоэлектрического преобразования. Благодаря этому обеспечивается формирование крепких, равномерных и аккуратных сварных швов с минимальной зоной термического воздействия, высокой точностью обработки и повторяемостью результатов.

Для поддержания стабильных рабочих параметров лазерный источник охлаждается промышленным водяным чилером S&A (TEYU) CWFL-1500ANW16 , эффективно отводящим тепло от лазерного модуля и оптической системы. Чилер автоматически поддерживает температуру охлаждающей жидкости, обеспечивает стабильность лазерного излучения, защищает оборудование от перегрева и способствует увеличению ресурса его эксплуатации. Встроенная система контроля температуры, уровня охлаждающей жидкости и основных рабочих параметров поддерживает оптимальные условия работы даже при продолжительных производственных нагрузках.

Лазерный источник поддерживает режимы непрерывного и модулированного излучения, плавную регулировку мощности, быстрый отклик на сигналы управления и интеллектуальную систему мониторинга состояния оборудования. Поддержка Bluetooth обеспечивает подключение к мобильному приложению Raycus для контроля рабочих параметров, просмотра сервисной информации и проведения диагностики, что значительно упрощает эксплуатацию и техническое обслуживание оборудования.

Особенности

Raycus RFL-C020H сочетает современные технологии управления лазерным излучением с высокой энергоэффективностью, что позволяет поддерживать стабильные параметры работы вне зависимости от продолжительности производственного цикла. Высокое качество лазерного луча обеспечивает равномерное распределение энергии, что оказывает положительное влияние на качество сварного шва, уменьшает количество брызг металла и минимизирует потребность в дальнейшей механической обработке.

Лазер поддерживает плавную регулировку мощности в широком диапазоне, работу в режимах непрерывного и модулированного излучения, а также быстрое переключение между технологическими параметрами. Благодаря высокой стабильности выходной мощности обеспечивается повторяемость результатов при серийном производстве и выполнении ответственных сварочных операций.

Система управления

Лазерный источник оснащен современной системой управления, поддерживающей аналоговое и цифровое управление регулировкой мощности, управление режимами излучения, функцию аварийной блокировки Interlock и передачу сигналов состояния оборудования. Такая архитектура обеспечивает легкую интеграцию с ручными лазерными сварочными аппаратами и промышленными системами автоматизации.

Для контроля технического состояния предусмотрен модуль Bluetooth , позволяющий подключить лазерный источник к мобильному приложению Raycus. Через приложение пользователь может просматривать текущие параметры работы, температуру, выходную мощность, историю аварийных сообщений, серийный номер оборудования, версию программного обеспечения и другую сервисную информацию, что значительно упрощает диагностику и техническое обслуживание.

Система охлаждения

Для охлаждения лазерного источника Raycus RFL-C020H используется промышленный водяной чилер TEYU CWFL-1500ANW16 , обеспечивающий эффективный отвод тепла и поддержание стабильной температуры во время работы оборудования. Благодаря автоматическому контролю температуры система предотвращает перегрев лазерного источника, обеспечивает стабильность выходной мощности и способствует увеличению ресурса его эксплуатации.

Чилер оснащен циркуляционным насосом, резервуаром для охлаждающей жидкости и электронной системой управления, что обеспечивает непрерывный контроль температуры и рабочих параметров. Для правильной работы системы рекомендуется использовать очищенную или дистиллированную воду и поддерживать температуру охлаждающей жидкости 22 ± 1 °C . Соблюдение этих требований гарантирует эффективное охлаждение лазерного источника, защищает его от перегрева и обеспечивает длительную и надежную эксплуатацию.

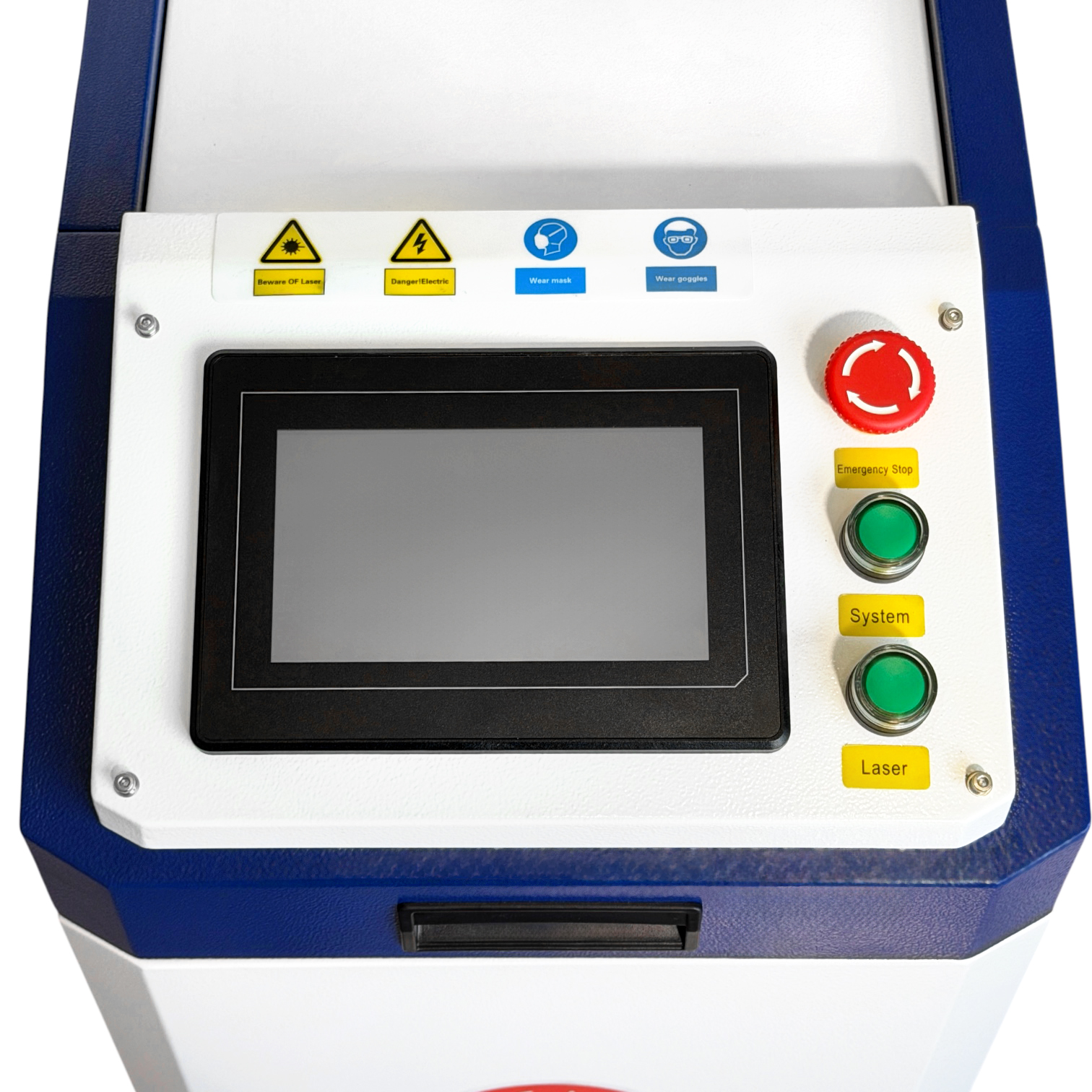

Панель управления

Аппарат оснащен современной сенсорной панелью управления (HMI), которая обеспечивает удобную настройку и контроль основных параметров работы лазерного комплекса. Интуитивно понятный интерфейс позволяет быстро изменять технологические режимы, регулировать параметры сварки, очистки и резки, а также контролировать состояние оборудования.

На передней панели расположены отдельные кнопки управления системой ( System ) и лазерным источником ( Laser ), обеспечивающие последовательный запуск и безопасное управление оборудованием. Для оперативного прекращения работы в аварийных ситуациях предусмотрена кнопка аварийной остановки Emergency Stop , которая мгновенно выключает систему и повышает безопасность эксплуатации.

Сенсорная панель обеспечивает быстрый доступ к настройкам технологических процессов, отображает рабочие параметры и сообщения о состоянии оборудования, что упрощает управление комплексом и повышает эффективность работы оператора.

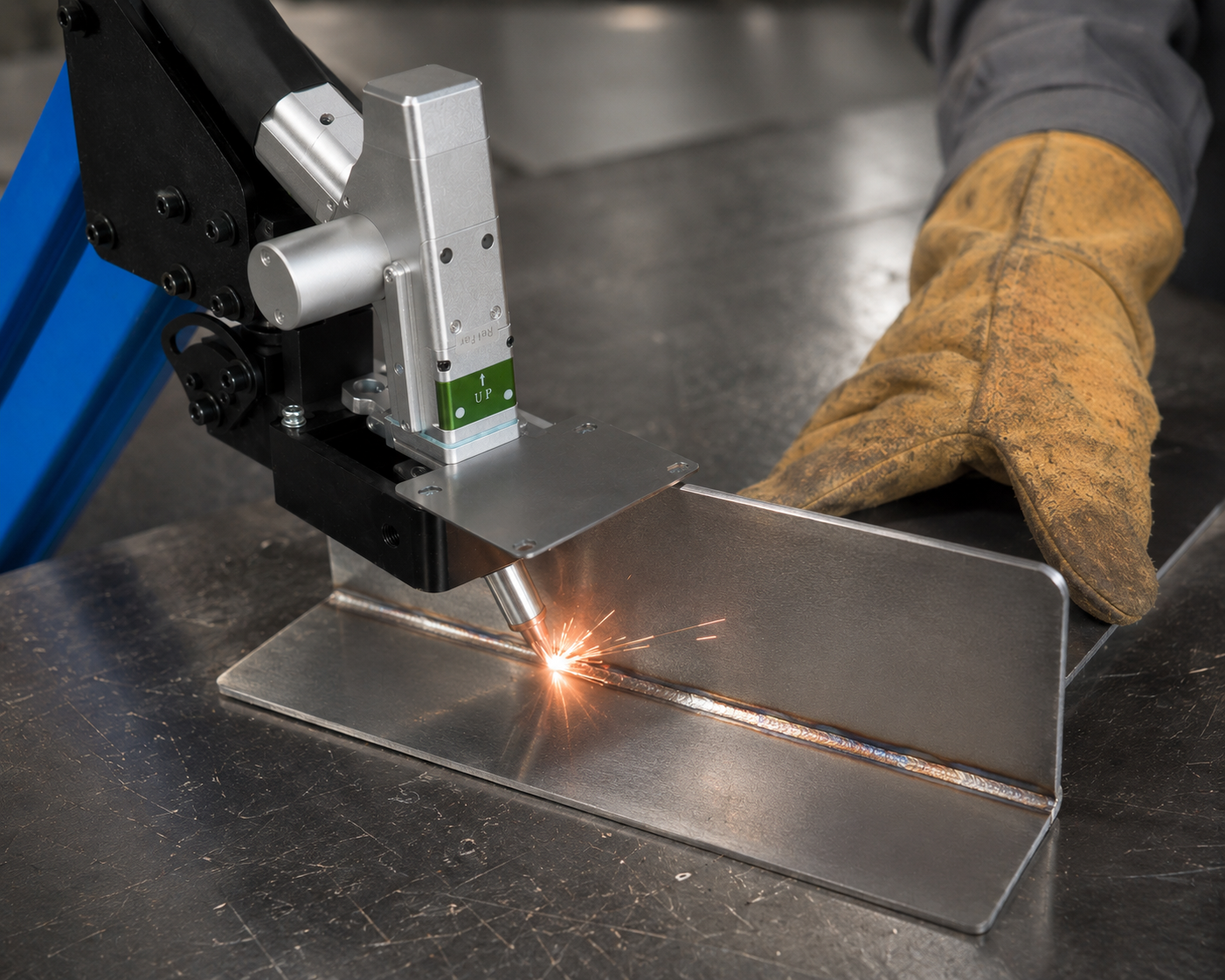

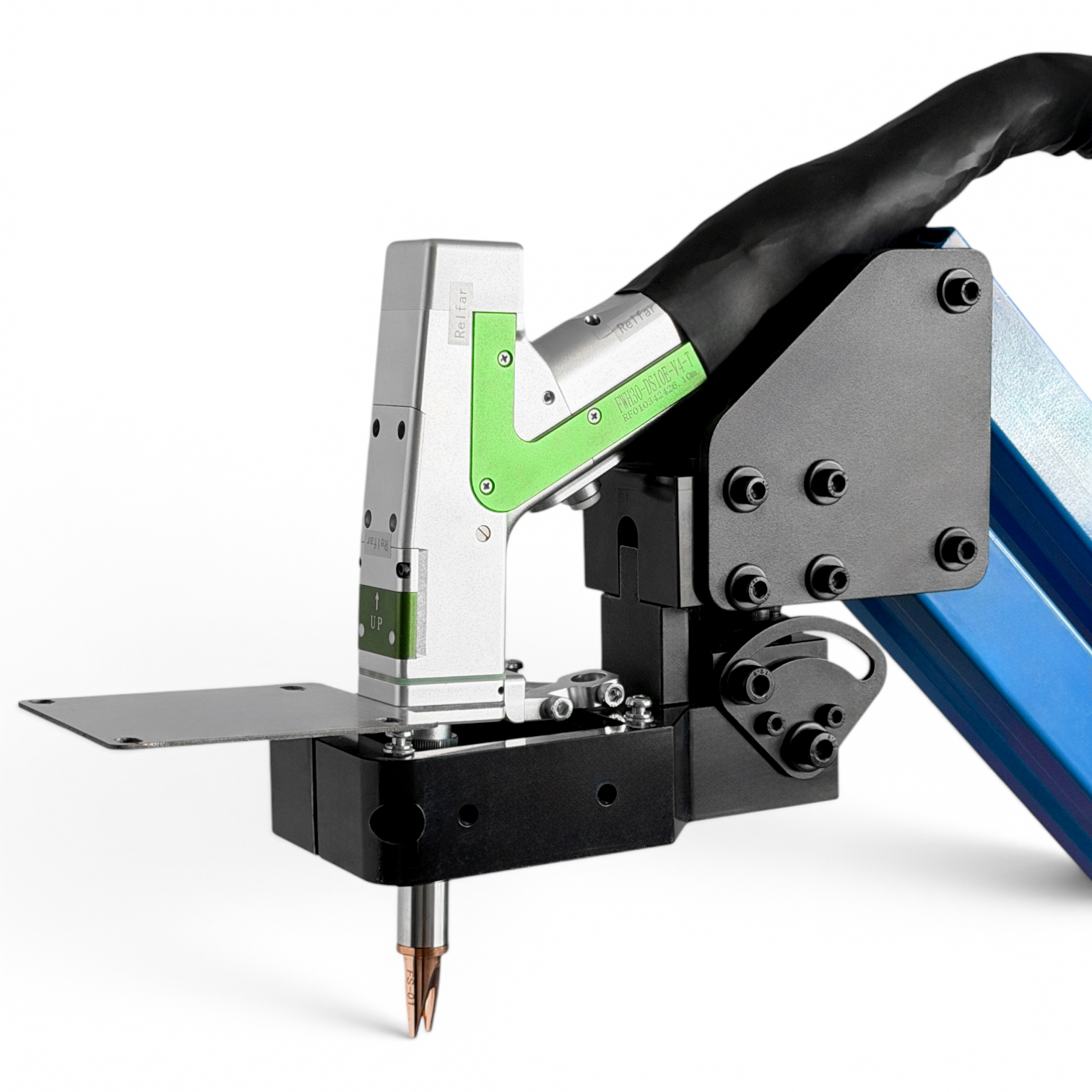

Сварочная головка

Комплекс оснащен профессиональной сварочной головкой Relfar FWH30-DS10E-V4-T , которая обеспечивает стабильную формовку сварного шва и поддерживает быструю замену сменных сопел. Использование различных типов сопел позволяет адаптировать оборудование для выполнения сварки, очистки и резки в зависимости от технологического процесса.

Преимущества

• высокое качество и стабильность лазерного луча;
• плавная регулировка выходной мощности от 2 до 100 %;
• быстрый отклик на команды управления;
• возможность редактирования формы сигнала (Waveform Editing);
• стабильность выходной мощности до ±1%;
• высокий коэффициент фотоэлектрического преобразования более 33%;
• низкое энергопотребление;
• компактные габариты;
• поддержка Bluetooth для диагностики и контроля состояния оборудования;
• совместимость с системами аналогового управления и промышленными контроллерами;
• не требует регулярного технического обслуживания.

Сфера применения

Аппарат Raycus RFL-C020H используется в составе профессиональных ручных систем лазерной сварки для изготовления и ремонта металлических изделий разного назначения. Она обеспечивает высококачественную сварку конструкций из углеродистой и нержавеющей стали, алюминия и его сплавов, меди, латуни и других цветных металлов.

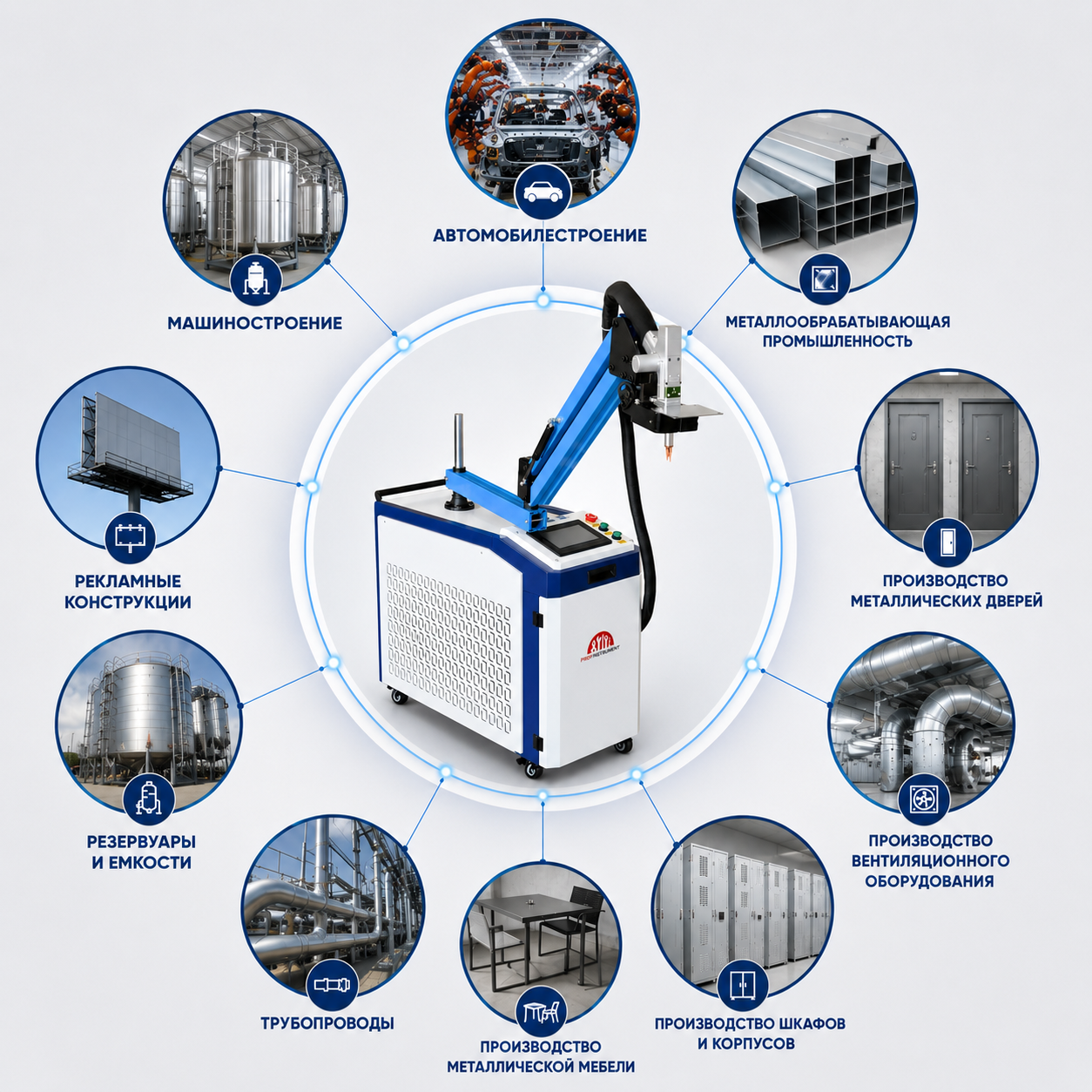

Источник широко применяется в машиностроении, металлообрабатывающей промышленности, автомобилестроении, производстве металлических дверей, шкафов, корпусов, вентиляционного оборудования, резервуаров, трубопроводов, металлической мебели, рекламных конструкций и других изделий, где требуется высокая производительность, точность и надежность сварного соединения.

Технические характеристики

Система охлаждения

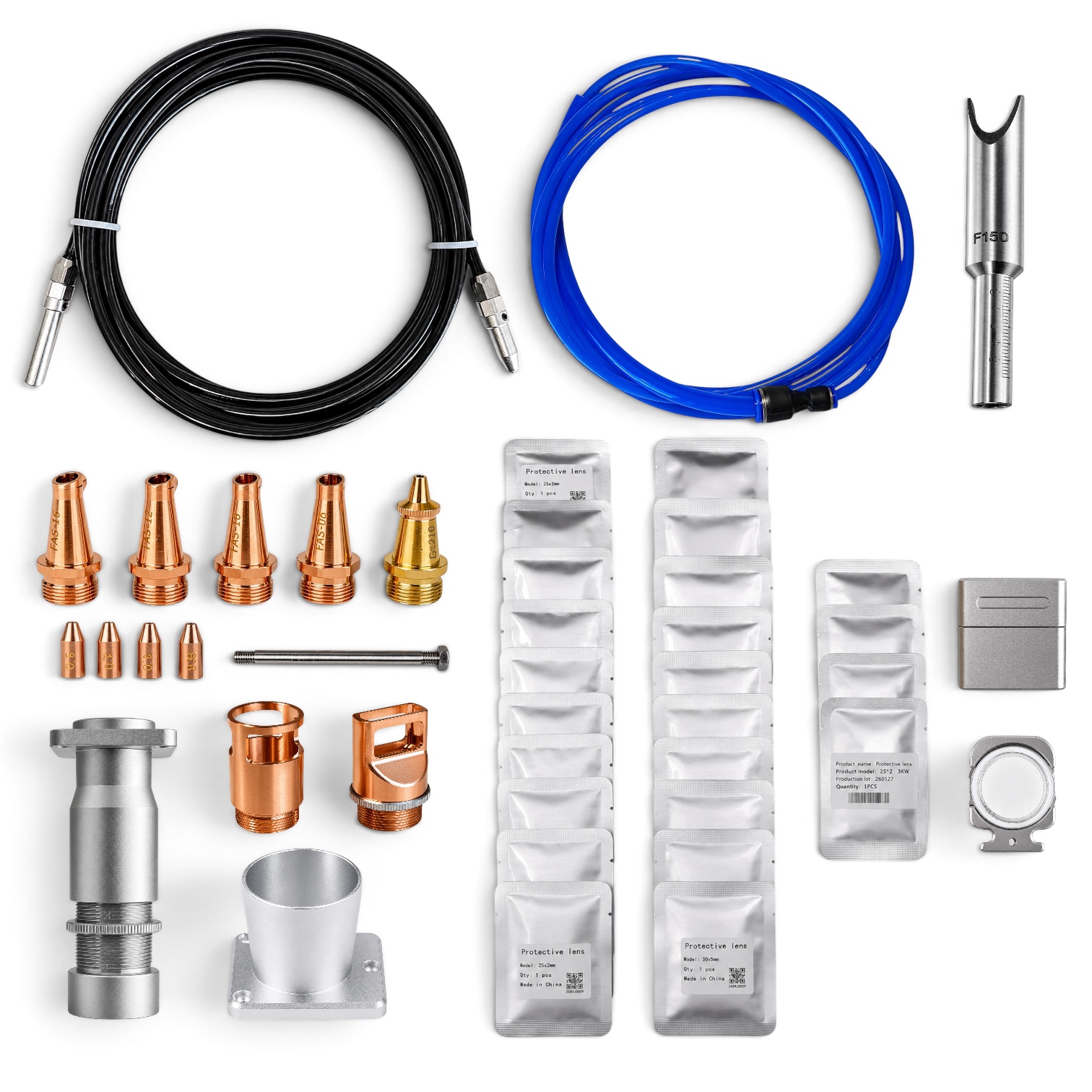

Комплектация

Рекомендации по эксплуатации

Для обеспечения стабильной работы и максимального ресурса лазерного источника Raycus RFL-C020H рекомендуется соблюдать следующие требования:

• поддерживайте температуру охлаждающей жидкости на уровне 22 ±1 °C ;
• используйте только очищенную или дистиллированную воду, рекомендованную изготовителем;
• применяйте систему водяного охлаждения с холодопроизводительностью не менее 3000 Вт и расходом жидкости не менее 16 л/мин ;
• регулярно проверяйте уровень и чистоту охлаждающей жидкости и своевременно заменяйте ее;
• перед началом работы проверяйте чистоту защитного стекла и оптических элементов сварочной головки;
• не включайте лазер без работающей системы охлаждения;
• не допускайте перегибов, скручивания или механического повреждения оптического кабеля;
• не разбирайте лазерный источник и лазерную головку самостоятельно, поскольку это может привести к повреждению оборудования и потере гарантии;
• эксплуатируйте оборудование только в рекомендованном изготовителем диапазоне температуры и влажности окружающей среды.

Наши менеджеры помогут подобрать оптимальную комплектацию, аксессуары и расходные материалы, а также предоставят профессиональную консультацию по эксплуатации оборудования.
